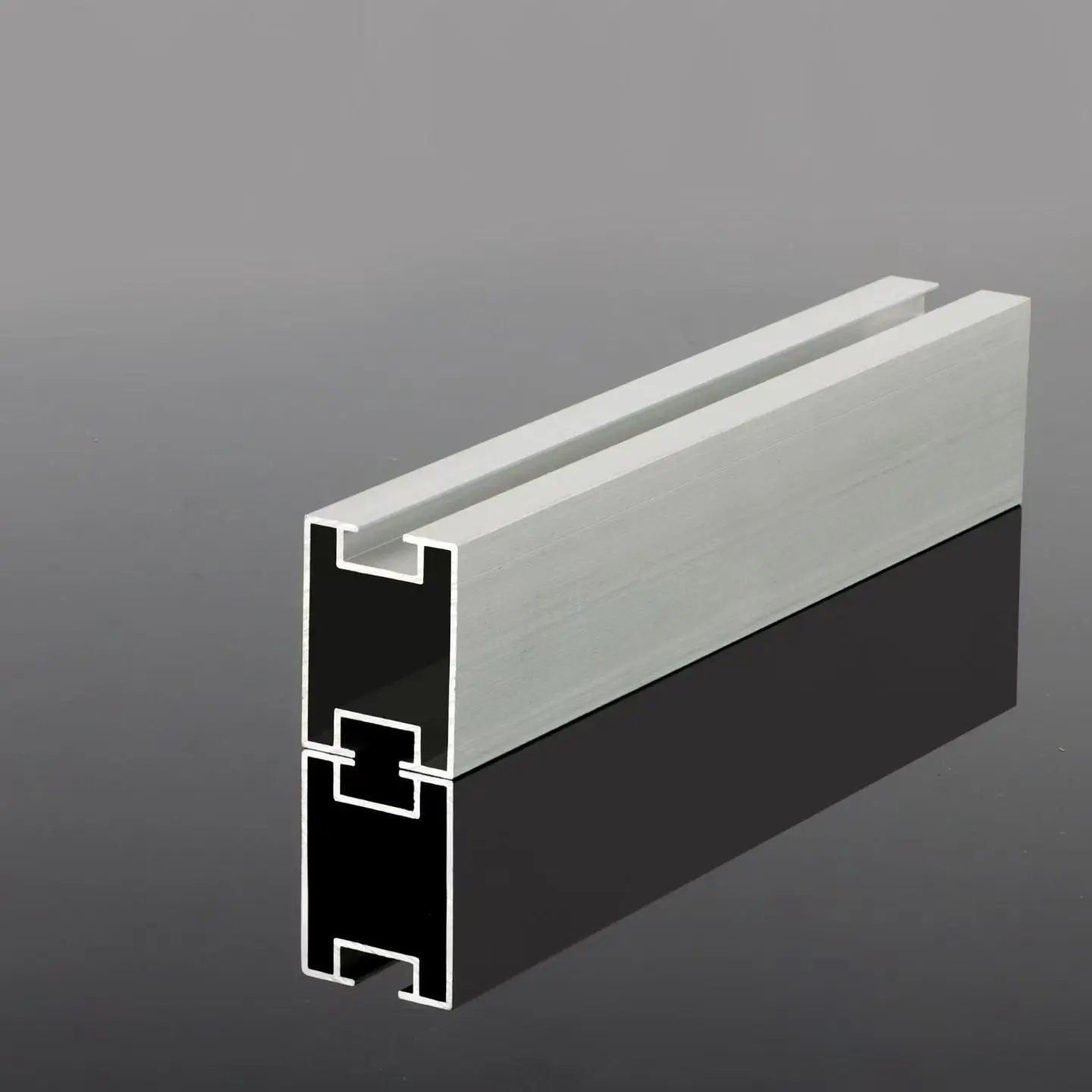

Vodicí lišta bez žeber

Bezžebrová vodicí lišta je typ za studena tvarované ocelové montážní lišty s průřezem bez výztužných žeber. U standardních vyztužených PV kolejnic zajišťují souvislá žebra probíhající po délce profilu – vytvořená pomocí dodatečných děrovacích a ohýbacích stupňů na lince válcování – nezbytnou tuhost v ohybu. Nevyztužené kolejnice tyto procesy eliminují a výsledkem je jednoduchý profil kanálu; i když to snižuje tuhost v ohybu, návrh je vhodný pro projekty s mírným zatížením větrem a sněhem a rozpětí, které bylo konstrukčně ověřeno.

Jaké jsou výhody této kolejnice?

Nižší náklady na materiál na metr:

Vynecháním tvorby žeber se spotřebuje méně ocelového pásu na metr hotové kolejnice. U projektů, kde jsou montážní systémy naceněny na tunu a střecha má volnou nosnost, to nabízí přímou úsporu nákladů na celkovou konstrukci.

Méně výrobních kroků, spolehlivější dodávka:

Odpadá děrování žeber a následné sekundární ohýbání. S menším počtem tvarovacích průchodů je výrobní cyklus rychlejší a předvídatelnější, což usnadňuje dodržování dodacích lhůt pro malé série a opakované objednávky.

Menší zatížení střechy:

Snížená vlastní tíha snižuje vlastní zatížení nesené vaznicemi a střešními panely. Pro barevně lakované ocelové střechy s omezenou rezervní nosností může být tento faktor rozhodujícím prvkem v proveditelnosti návrhu montážního systému.

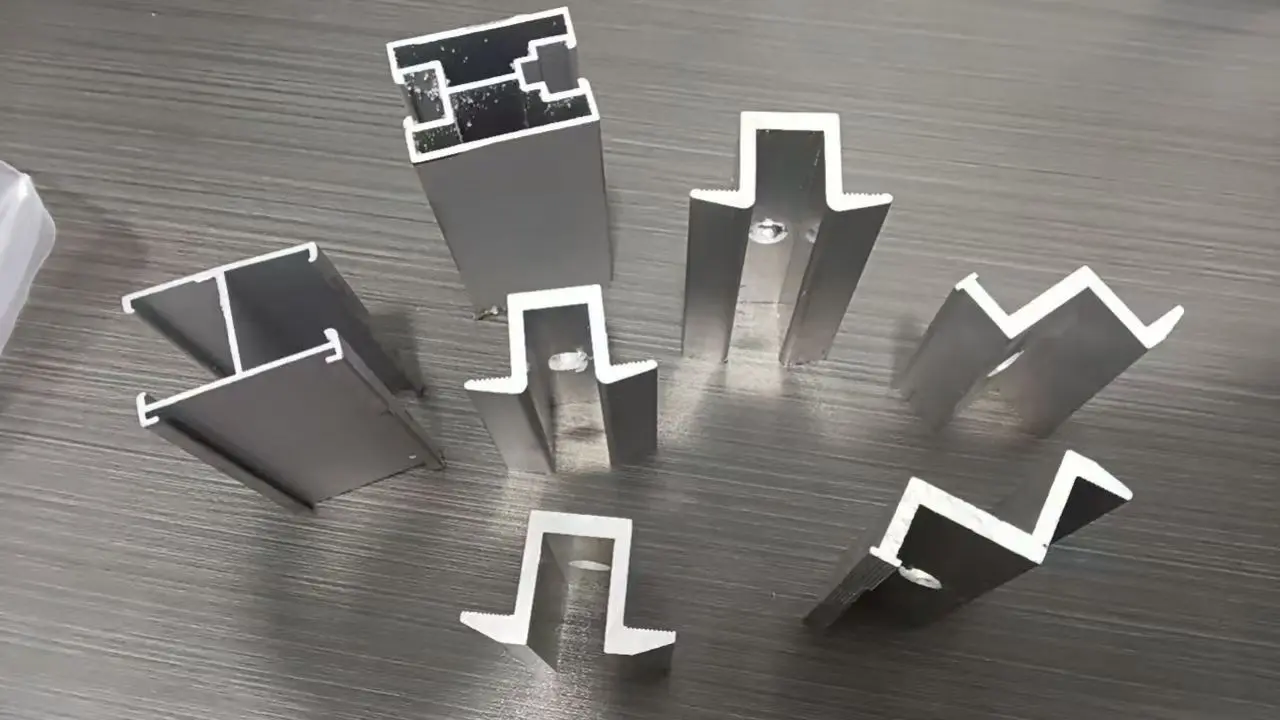

Kompatibilní se standardním příslušenstvím:

Jednoduchý kanálový profil bezžebrové vodicí lišty je vhodný pro standardní PV střední a koncové svorky; uživatelé nejsou vázáni na proprietární příslušenství, což umožňuje konkurenční zdroje.

Plně pozinkováno s jasnými záručními podmínkami:

Žárově pozinkovaný ocelový pás zajišťuje, že celý průřez – včetně řezaných konců a vyvrtaných otvorů na místě – je pokryt jednotnou, dobře přilnou vrstvou zinku. Standardní dodávka zahrnuje 15letou záruku proti korozi; pro drsnější atmosférická prostředí je k dispozici ocelový pás zinek-hliník-hořčík (Zn-Al-Mg) se zárukou 25 let.

Bezproblémové řezání, vrtání a manipulace na místě:

Lehký profil usnadňuje pracovníkům přepravu, řezání na délku a vrtání na místě, čímž efektivně zkracuje okno pro instalaci střešní krytiny u distribuovaných projektů.

Technické specifikace

Položka	Specifikace
Produkt	Vodicí lišta Ribless — ocelová montážní lišta PV tvářená za studena
Sekce	Prostý kanál (U-profil), bez výztužných žeber
Materiál	Ocelový pás žárově zinkovaný
Tváření	Tvarované za studena, bez žeber, nařezané na délku
Povrchová úprava	žárově pozinkované]; Pásek Zn-Al-Mg na vyžádání
Záruka proti korozi	15 let (žárově zinkováno) / 25 let (Zn-Al-Mg)
Rozměry řezu	dejte nám své rozpětí a případ zatížení a my vám doporučíme sekci
Standardní délky	Zkraťte na délku pro balení a přepravu
Kompatibilita příslušenství	Standardní střední a koncové svorky PV
Druhostupňové obrábění	Řezání na délku a vrtání v místě vašeho výkresu
MOQ	1 × 20GP kontejner; menší zkušební objednávky obchodovatelné
Dodací lhůta	7–15 pracovních dnů po obdržení zálohy
Obchodní podmínky	FOB Tianjin New Port / CFR / CIF
Platba	30% záloha T/T, zůstatek proti kopii B/L

Aplikační scénáře pro Rails

Průmyslové a komerční (C&I) kovové střechy:

Střechy se stojatou drážkou nebo trapézovými plechy mají často omezenou nosnost; nižší vlastní hmotnost těchto vodicích lišt bez žeber přímo snižuje zatížení střechy. V kombinaci s kovovými střešními svorkami je instalace rychlá a náklady na regálový systém jsou nízké, což z něj činí standardní volbu pro nákladově citlivé střešní projekty C&I.

Drobné závody na balastový beton s plochou střechou:

Pro projekty střech ze štěrkového betonu s malou až střední instalovanou kapacitou a mírným zatížením větrem/sněhem je funkcí kolejnice jednoduše přenášet zatížení mezi podpěrnými body – zcela postačuje hladký (nevyztužený) profil žlabu.

Malé až střední rostliny na zemi:

Vhodné pro projekty do 10 MW v rovinách s nízkým zatížením sněhem a větrem; v těchto projektech "grid-parity" řídí návrh nákladová efektivita regálového systému (vypočtená tonáží).

Rezidenční PV:

Venkovské střechy a malé tovární budovy; s menším počtem modulů a kratším rozpětím nabízí nevyztužený profil nejlepší poměr ceny a výkonu.

Lehké PV přístřešky:

Vhodné pro jednoduché přístřešky pro auta s nízkým zatížením. Vodicí lišta bez žeber není vhodná pro střechy velkých přístřešků pro auta s velkým rozpětím – takové konstrukce vyžadují hlubší, zesílené profily, pro které bychom navrhli alternativní provedení.

Bezpečnostní opatření při instalaci a používání

1. Před upevněním vyrovnejte a vyrovnejte:

Kolejnice musí být vyrovnány a udržovány v přímé linii. Pokud je řada nesprávně zarovnána, moduly zdědí tuto chybu a vytvoří koncentrované napětí v sestavě, které se nakonec projeví jako dlouhodobá deformace.

2. Dodržujte specifikace regálů pro utahovací moment svorky a šroubu:

Nadměrný točivý moment může rozdrtit a deformovat tenkostěnné kolejnice, zatímco nedostatečný točivý moment vede k postupnému uvolňování během tepelného cyklování. Dotažení na hodnoty specifikované projektem zabrání oběma problémům.

3. Ponechte dilatační spáry ve spojích:

Kolejnice se roztahují a smršťují se změnami teploty; ponechání mezer ve spojích zabraňuje vybočení nebo deformaci profilů v důsledku sezónních výkyvů.

4. Nainstalujte izolační těsnění mezi kolejnici a kovové střešní panely:

Přímý kontakt mezi pozinkovanými kolejnicemi a potaženými ocelovými plechy může způsobit elektrochemickou korozi; izolační těsnění přeruší tento galvanický pár.

5. Používejte pouze žárově zinkované nebo nerezové spojovací prvky:

Mícháním kovů ve spojích vzniká galvanický pár, kde součást s menším povrchem koroduje jako první. Materiály upevňovacích prvků musí být kompatibilní s povlakem kolejnice.

6. Nestoupejte na střed kolejnice:

Střední část vodicí kolejnice bez žeber má nejnižší strukturální tuhost. Pokud je při práci nevyhnutelné šlápnutí na kolejnici, stoupněte přímo nad opěrný bod. U projektů vyžadujících častý přístup na střechu kvůli údržbě nás prosím informujte předem, abychom vám mohli doporučit hlubší profil.

FAQ

Q1: Jak zjistím, zda je můj projekt dostatečně „lehký“ na použití této kolejnice?

Odpověď: Nejprve zhodnoťte podmínky webu, nikoli pouze katalog. Vodicí lišta bez žeber je vhodná pro průmyslové/komerční barevné ocelové střechy, ploché střechy s malým balastem, obytné střechy a pozemní zařízení (až do ~10 MW) v oblastech s mírným zatížením větrem a sněhem. Pokud se projekt nachází v zóně s vysokým zatížením sněhem nebo v zóně náchylné k tajfunu nebo zahrnuje dlouhé, nepodepřené rozpětí, správnou volbou je zesílená kolejnice nebo silnější profil.

Q2: Lze kolejnici děrovat nebo řezat na konkrétní délky? Dá se koupit samostatně?

Odpověď: Ano, podporujeme vlastní řezání a děrování a kolejnice lze zakoupit samostatně bez úplného systému montáže PV. Standardní specifikace jsou skladem, nestandardní specifikace jsou vyráběny podle parametrů výkresu projektu.

Q3: Jaká je zaručená antikorozní životnost?

Odpověď: Žárově pozinkované kolejnice mají 15letou záruku proti korozi; varianta zinek-hliník-hořčík (Zn-Al-Mg) nabízí 25letou záruku a doporučuje se pro pobřežní oblasti nebo jiná drsná atmosférická prostředí. Obě možnosti záruky pokrývají výkon nátěru za normálních venkovních provozních podmínek FV systému.

Q4: Můžete pomoci s výpočty rozpětí a zatížení?

Odpověď: Ano a důrazně doporučujeme provést tyto výpočty pro nevyztužené profily. Poskytněte nám prosím rozvržení modulu, návrh zatížení větrem a sněhem a plánovanou rozteč kolejnic; náš technický tým ověří vhodné rozpětí a profil – a pokud jsou nevyztužené kolejnice pro staveniště nevhodné, budeme vás přímo informovat.

Otázka 5: Jaká jsou nejdůležitější kritéria pro instalaci na místě?

Odpověď: Čtyři body jsou kritické: vyrovnejte a vyrovnejte každou řadu kolejnic před jejich zajištěním; utáhněte svorky na projekt specifikovaný moment, spíše než se spoléhat na pocit; ponechat dilatační spáry v místech připojení; a striktně se vyvarujte došlapu na střed nevyztužených kolejnic, protože oblast středního rozpětí má nejnižší tuhost. Pokyny k instalaci a manipulaci jsou součástí každé objednávky a náš technický tým je k dispozici, aby zodpověděl dotazy během procesu instalace.
