A vodicí lištaje více než pouhá metalová skladba. Jedná se o přesný komponent zodpovědný za udržování kontrolovaného pohybu, vyrovnání, stability a bezpečnosti v systémech, kde záleží na hladkém a opakovatelném pohybu. Od instalací výtahů po průmyslová zařízení musí správná vodicí kolejnice spojovat rozměrovou přesnost, strukturální pevnost, kvalitu povrchu, spolehlivou instalaci a dlouhodobou životnost. Tato příručka vysvětluje, jak vodicí lišty fungují, co určuje jejich výkon, jak vybrat správnou specifikaci a co by měli kupující zkontrolovat před zadáním objednávky.
1. Základy vodicí kolejnice

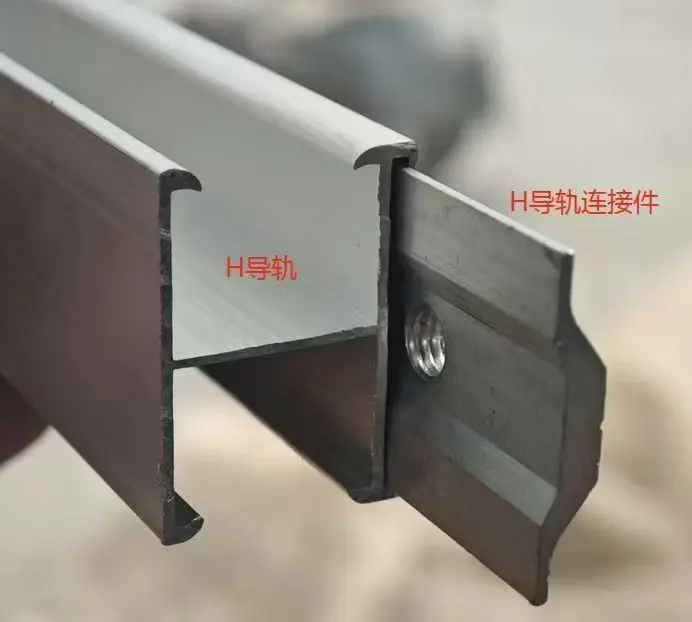

Vodicí kolejnice je tuhá lineární součást určená k ovládání dráhy pohyblivé části. Namísto toho, aby se součástka mohla volně pohybovat v několika směrech, kolejnice vytváří definovanou jízdní dráhu a pomáhá udržovat konzistentní vyrovnání během provozu.
Ve výtahových systémech jsou vodicí kolejnice instalovány svisle uvnitř šachty pro vedení výtahové kabiny a protizávaží. Moderní standardy výtahů kladou specifické požadavky na materiál vodicích kolejnic, rozměry, geometrii, povrchovou úpravu, spoje, průhyb a konstrukční vlastnosti. ISO 8100-33:2022 například specifikuje třídy a kvalitu, rozměrové a geometrické tolerance, povrchovou úpravu a požadavky na označení pro normalizované vodicí kolejnice typu T používané pro výtahové kabiny a protizávaží.
Pro průmyslové stroje může tento termín popisovat širší rozsah komponent lineárního vedení. Přesný průřez, materiál, tvrdost, způsob montáže a povrchová úprava závisí na stroji a provozním prostředí.
2. Jak funguje vodicí kolejnice
Výkon vodicí kolejnice pochází z interakce mezi kolejnicí, pohyblivou sestavou, montážními konzolami, vodicími patkami nebo válečky, spoji a okolní konstrukcí. Každý prvek musí spolupracovat. Kvalitní kolejnice nemůže kompenzovat špatnou instalaci, nesprávné vyrovnání nebo nevhodný nosný hardware.
Udržování kontrolované cestovní trasy
Kolejnice poskytuje pevnou referenční plochu. Vodicí patky, válečky, kolečka nebo jiné vodicí prvky sledují tento povrch, omezují nežádoucí pohyb a udržují zařízení ve vyrovnání.
Zvládání bočních sil
Pohybující se břemena mohou vytvářet boční síly během zrychlování, zpomalování, nakládání, vykládání, vibrací nebo nouzového zastavení. Dostatečně tuhý systém vodicích lišt pomáhá odolávat těmto silám a zároveň omezuje nadměrné vychýlení.
Podpora hladkého provozu
Přímost kolejnice a stav povrchu přímo ovlivňují chování pohyblivé součásti. Špatná geometrie, poškozené povrchy, znečištění nebo nesprávně spojené části kolejnic mohou zvýšit hluk, vibrace, opotřebení a požadavky na údržbu.
Pro aplikace výtahů EN 81-20 konkrétně vyžaduje, aby vodicí kolejnice, jejich spoje a připevnění odolávaly zatížením a silám spojeným s bezpečným provozem, zatímco průhyby musí zůstat dostatečně kontrolované, aby se zabránilo rušení dveří, bezpečnostních zařízení nebo pohyblivých součástí.
3. Hlavní aplikace vodicích kolejnic
Vodicí lišty se používají všude tam, kde je vyžadován řízený lineární nebo vertikální pohyb. Přestože vodicí kolejnice výtahu patří mezi nejznámější příklady, základní inženýrský princip platí pro mnoho průmyslových odvětví.
| Aplikace | Primární funkce | Důležité úvahy |
|---|---|---|
| Osobní výtahy | Vedení vozu a protizávaží | Vyrovnání, jízdní komfort, síla, průhyb, kvalita povrchu |
| Nákladní výtahy | Kontrolujte pohyb při větší zátěži | Nosnost, tuhost konstrukce, životnost |
| Průmyslová zařízení | Zajistěte opakovatelné lineární vedení | Směr zatížení, rychlost, opotřebení, přesnost montáže |
| Systémy manipulace s materiálem | Navádějte pohyblivé plošiny a komponenty | Nepřetržitý provoz, kontaminace, přístup údržby |
| Automatizační stroje | Udržujte přesné umístění součástí | Rozměrová tolerance, povrchová úprava, opakovatelnost |
| Specializované zdvihací systémy | Ovládejte vertikální nebo šikmý pohyb | Zatěžovací podmínky, bezpečnostní požadavky, zátěž prostředí |
Ve výtahových instalacích nejsou vodicí kolejnice pouze polohovacími součástmi. Mohou také interagovat s bezpečnostními systémy během abnormálních provozních podmínek. Kalifornské předpisy pro výtahy například požadují, aby výtahové kabiny a protizávaží byly opatřeny vodicími kolejnicemi a specifikují požadavky týkající se materiálu kolejnic, sekcí, podpěr, upevnění a konstrukčního výkonu.
4. Materiály a výroba
Ocel je široce používána pro náročné aplikace vodicích kolejnic, protože nabízí užitečnou kombinaci pevnosti, tuhosti, obrobitelnosti, odolnosti proti opotřebení a rozměrové stability. Pouhé určení „ocel“ však nestačí. Třída materiálu a výrobní proces by měly odpovídat skutečné aplikaci.
Vodicí kolejnice tažené za studena
Tažení za studena může poskytnout kontrolované rozměry a konzistentní profil. Díky tomu je vhodný pro aplikace, kde je důležitá rozměrová přesnost a vlastnosti povrchu.
Obrobené vodicí lišty
Obrábění lze použít, když je vyžadována přísnější geometrická kontrola nebo zvláštní stav povrchu. ISO 8100-33 identifikuje za studena tažené a obráběné výrobní cesty pro standardizované vodicí kolejnice výtahu typu T.
Povrchová úprava
V závislosti na prostředí může být nezbytná ochrana proti korozi. Při rozhodování, zda je vhodná dodatečná povrchová ochrana, je třeba vzít v úvahu podmínky skladování, přepravy, instalace a dlouhodobého provozu.
5. Klíčové faktory výkonu
O tom, zda bude vodicí lišta spolehlivě fungovat po celou dobu své životnosti, rozhoduje několik technických charakteristik.
Jedním z nejvíce přehlížených faktorů je kombinovaný účinek průhybu kolejnice, průhybu konzoly, vůle vodicích patek a přímosti kolejnice. Požadavky na bezpečnost výtahů výslovně uznávají, že tyto faktory je třeba posuzovat společně, nikoli nezávisle.
6. Průvodce výběrem vodicí kolejnice
Výběr správné vodicí lišty začíná aplikací spíše než katalogem produktů. Kolejnice, která dobře funguje v jednom systému, může být nevhodná pro jiný, protože zatížení, rychlost, rozteč kolejnic, podmínky podpory, provozní prostředí a požadavky na bezpečnost se mohou velmi lišit.
Krok 1: Definujte zatížení
Určete celkovou pohyblivou hmotnost a identifikujte statické, dynamické, nárazové, brzdné a boční zatížení. U výtahových aplikací mohou požadavky na kolejnice ovlivnit hmotnost kabiny, jmenovité zatížení, konfigurace protizávaží, rychlost, bezpečnostní zařízení a rozteč konzol.
Krok 2: Potvrďte profil kolejnice
Tvar průřezu musí odpovídat vybavení a příslušné specifikaci. Vodicí kolejnice typu T jsou široce standardizovány pro aplikace výtahů, zatímco průmyslové stroje mohou vyžadovat přizpůsobené profily.
Krok 3: Zkontrolujte požadavky na rozměry
Potvrďte výšku, šířku, tloušťku, délku kolejnice, případně uspořádání montážních otvorů, konfiguraci spojů a povolené tolerance.
Krok 4: Berte v úvahu životní prostředí
- Vnitřní nebo venkovní instalace
- Vlhkost a působení vody
- Prach, chemikálie nebo průmyslové nečistoty
- Kolísání teploty
- Doba skladování před instalací
- Požadovaná frekvence údržby
Krok 5: Potvrďte kompatibilitu
Vodicí lišta by měla být hodnocena jako součást kompletního systému. Před dokončením objednávky zkontrolujte kompatibilitu s držáky, sponami, příchytkami, vodícími patkami, válečky, bezpečnostními zařízeními a nosnou konstrukcí.
| Otázka kupujícího | Proč na tom záleží |
|---|---|
| Jaký náklad uveze kolejnice? | Určuje požadovanou nosnost a tuhost konstrukce. |
| Jaká je provozní rychlost? | Vyšší rychlosti mohou způsobit, že vyrovnání, vibrace a kvalita povrchu budou kritičtější. |
| Jaký profil kolejnice je potřeba? | Zajišťuje mechanickou kompatibilitu s vodícím systémem. |
| Jaké tolerance jsou přijatelné? | Řídí přesnost instalace a provozní konzistenci. |
| Kde bude kolejnice instalována? | Pomáhá určit ochranu proti korozi a požadavky na materiál. |
| Která norma platí? | Zabraňuje nákupu technicky nekompatibilního produktu. |
7. Instalace a údržba
I vysoce kvalitní vodicí lišta může fungovat špatně, pokud se zanedbá přesnost instalace. Vyrovnání kolejnice by mělo být kontrolováno během procesu instalace, nikoli až po sestavení všech částí.
Priority instalace
- Před instalací zkontrolujte kolejnice, zda nevykazují viditelné poškození, korozi, deformace nebo znečištění.
- Ověřte referenční body instalace a polohy konzol.
- V celém systému dodržujte určené zarovnání a rozestupy.
- Ujistěte se, že spoje jsou správně nasazeny a zajištěny.
- Zkontrolujte upevňovací prvky a nosné součásti podle příslušné specifikace.
- Před uvedením do provozu proveďte konečné kontroly pohybu a vyrovnání.
Požadavky na výtah také uznávají důležitost flexibility připevnění a pohybu budovy. EN 81-20 vyžaduje uspořádání pro upevnění vodicích kolejnic, aby se přizpůsobily vlivům, jako je běžné sedání budovy nebo smršťování betonu, a zároveň zabraňovaly otáčení příslušenství, které by mohlo uvolnit kolejnice.
Běžná údržba
Údržba by se měla zaměřit na známky opotřebení, neobvyklé vibrace, korozi, uvolněné spojovací prvky, poškozené povrchy, abnormální hluk a změny v chování při provozu. Pokud se aplikace týká zařízení kritického z hlediska bezpečnosti, měly by se kontroly řídit pokyny výrobce zařízení a příslušnými místními požadavky.
8. Kontrolní seznam kontroly kvality
Kupující, kteří získávají vodicí lišty v objemu, by měli před zahájením výroby stanovit jasný proces kontroly. To snižuje riziko přijetí komponent, které technicky odpovídají nominální specifikaci, ale způsobují problémy během instalace.
- Ověření materiálu:Potvrďte specifikovanou jakost oceli a příslušnou materiálovou dokumentaci.
- Rozměrová kontrola:Zkontrolujte kritické rozměry profilu podle schválených výkresů nebo specifikací.
- Kontrola přímosti:Ověřte, že geometrie kolejnice zůstává v požadované toleranci.
- Kontrola povrchu:Hledejte škrábance, promáčkliny, praskliny, korozi nebo jiné vady, které by mohly ovlivnit výkon.
- Společná kontrola:Zkontrolujte spojovací plochy a spojovací součásti.
- Ověření délky:Potvrďte jednotlivé délky kolejnic a povolené tolerance.
- Kontrola balení:Ujistěte se, že jsou kolejnice během přepravy chráněny proti deformaci a poškození životního prostředí.
9. Běžné výzvy kupujících
Výzva 1: Nejasné specifikace
Kupující někdy požadují „standardní vodicí lištu“, aniž by definovali aplikaci, profil, materiál, délku, toleranci nebo použitelnou normu. To může vést k opakovanému technickému vyjasňování a zpoždění výroby.
Výzva 2: Nekonzistentní rozměry
Ve velkých projektech mohou instalaci zkomplikovat i malé rozdíly mezi šaržemi. Důsledné výrobní kontroly jsou proto důležité, pokud se jedná o více výrobních šarží.
Výzva 3: Poškození při přepravě
Dlouhé ocelové profily mohou být během přepravy vystaveny ohybu, nárazu, vlhkosti a oděru. Vhodné způsoby balení a plnění jsou součástí kvality produktu, nikoli dodatečným nápadem.
Výzva 4: Špatná komunikace mezi dodavatelem a instalátorem
Technické detaily by měly být potvrzeny před výrobou, zejména pokud je kolejnice součástí integrovaného výtahového nebo strojního systému. Výkresy, tolerance, požadavky na materiál, kontrolní kritéria a očekávání týkající se balení by měly být dohodnuty předem.
Výzva 5: Výběr pouze podle ceny
Nejnižší jednotková cena nemusí představovat nejnižší celkové náklady projektu. Přepracování, zpoždění instalace, náhradní díly, problémy s dopravou a nekonzistentní kvalita mohou rychle převážit počáteční cenový rozdíl.
10. Proč pracovat s Guojian Steel (Tianjin) Co., Ltd.?
Pro kupující odebírající ocelové vodicí kolejnice je schopnost dodavatele porozumět technickým požadavkům stejně důležitá jako výrobní kapacita. Guojian Steel (Tianjin) Co., Ltd. může sloužit jako technický výrobní partner pro kupující, kteří potřebují ocelové komponenty s definovanými rozměry, konzistentními výrobními požadavky a aplikačně orientovanou podporou.
Profesionální proces získávání zdrojů by měl začít skutečnou aplikací. Namísto toho, aby se s každou objednávkou zacházelo jako s generickým ocelovým produktem, může dodavatel a kupující před výrobou objasnit požadovaný profil, rozměry, požadavky na materiál, stav povrchu, délku, tolerance, balení a požadavky na kontrolu.
Pro mezinárodní odběratele není cílem pouze nákup určité délky oceli. Jde o získání řešení vodicí lišty, které vyhovuje aplikaci, způsobu instalace, požadavkům na kvalitu a harmonogramu projektu.
11. Často kladené otázky
K čemu slouží vodicí lišta?
Vodicí kolejnice řídí pohyb pohyblivé součásti po definované dráze. Ve výtazích vede kabinu a protizávaží a zároveň pomáhá udržovat vyrovnání a stabilitu.
Jaký materiál se běžně používá pro vodicí kolejnice výtahu?
Ocel se běžně používá, protože poskytuje pevnost a tuhost požadovanou pro náročné aplikace. Specifické požadavky na materiál závisí na příslušné normě a návrhu systému.
Co dělá vodicí lištu vysokou kvalitou?
Mezi důležité vlastnosti patří vhodné vlastnosti materiálu, rozměrová přesnost, přímost, vhodná povrchová úprava, konzistentní geometrie, spolehlivé spoje a správná kontrola.
Proč je důležitá přímost vodicích kolejnic?
Nadměrná odchylka může ovlivnit interakci mezi kolejnicí a vodicími součástmi, potenciálně zvýšit vibrace, hluk, opotřebení a obtížnost instalace.
Jak by si měli kupující vybrat vodicí lištu?
Začněte aplikací, zatížením, rychlostí, profilem kolejnice, rozměry, tolerancemi, uspořádáním instalace, provozním prostředím a platnými normami. Měl by být zvažován kompletní vodicí systém spíše než samotná kolejnice.
Jsou vodicí lišty standardizované?
Některé aplikace používají standardizované profily a požadavky. Pro systémy výtahů specifikuje ISO 8100-33:2022 požadavky na normalizované vodicí kolejnice typu T používané pro výtahové kabiny a protizávaží. Jiné průmyslové aplikace mohou vyžadovat designy specifické pro aplikaci.
Lze vodicí lišty přizpůsobit?
V závislosti na výrobním procesu a aplikaci mohou být požadavky, jako jsou rozměry, délky, jakosti materiálu, stav povrchu, uspořádání otvorů, balení a další výrobní detaily, přizpůsobeny nebo odsouhlaseny podle projektových specifikací.
Proč by měly být vodicí kolejnice před odesláním zkontrolovány?
12. Závěr
Spolehlivá vodicí lišta je výsledkem více než vhodného ocelového profilu. Jeho skutečný výkon závisí na vztahu mezi kvalitou materiálu, geometrií, přímostí, stavem povrchu, strukturální pevností, spoji, přesností instalace a provozním prostředím.
U výtahů a dalších systémů přesného pohybu jsou tyto faktory obzvláště důležité, protože vodicí kolejnice přímo ovlivňují vyrovnání, kvalitu jízdy, stabilitu zařízení, požadavky na údržbu a bezpečný provoz. Mezinárodní normy, jako je ISO 8100-33, poskytují definované požadavky na standardizované vodicí kolejnice výtahu, zatímco místní předpisy mohou stanovit dodatečné požadavky pro konkrétní instalace.
Pro kupující je nejúčinnějším přístupem jasné definování aplikace, potvrzení technických specifikací před výrobou, vyhodnocení kompletního systému vedení a spolupráce s výrobcem schopným udržet stálou kvalitu od suroviny až po výstupní kontrolu.
