Vodicí lišty jsou hlavní nosné komponenty fotovoltaických (PV) montážních systémů, které se primárně používají k zajištění a uspořádání solárních FV modulů; obvykle se používají ve spojení s upevňovacími prvky, jako jsou svorky a šrouby. Naše komplexní produktová řada kolejnic obsahuje dva hlavní typy materiálů – ocel (žárově zinkovaná a slitina zinku, hliníku a hořčíku) a slitinu hliníku – a zahrnuje různé profily průřezu, včetně kolejnic ve tvaru písmene H, kolejnic bez žebrování a kolejnic na zakázku. Tyto kolejnice nesou zatížení FV modulů a přenášejí síly na montážní sloupky nebo střešní základny. Jsou vhodné pro distribuované FV instalace na barevných střechách z ocelových tašek a plochých betonových střechách, stejně jako pro FV přístřešky a některé pozemní FV elektrárny.
Vodicí lišty jsou k dispozici v různých materiálech – jako je hliníková slitina, slitina Zn-Al-Mg a žárově zinkovaná ocel – aby vyhovovaly různým podmínkám projektu, včetně vnitrozemských a pobřežních lokalit, prostředí s vysokou slaností, míst s omezeným zatížením střechy a elektráren s velkým rozpětím.

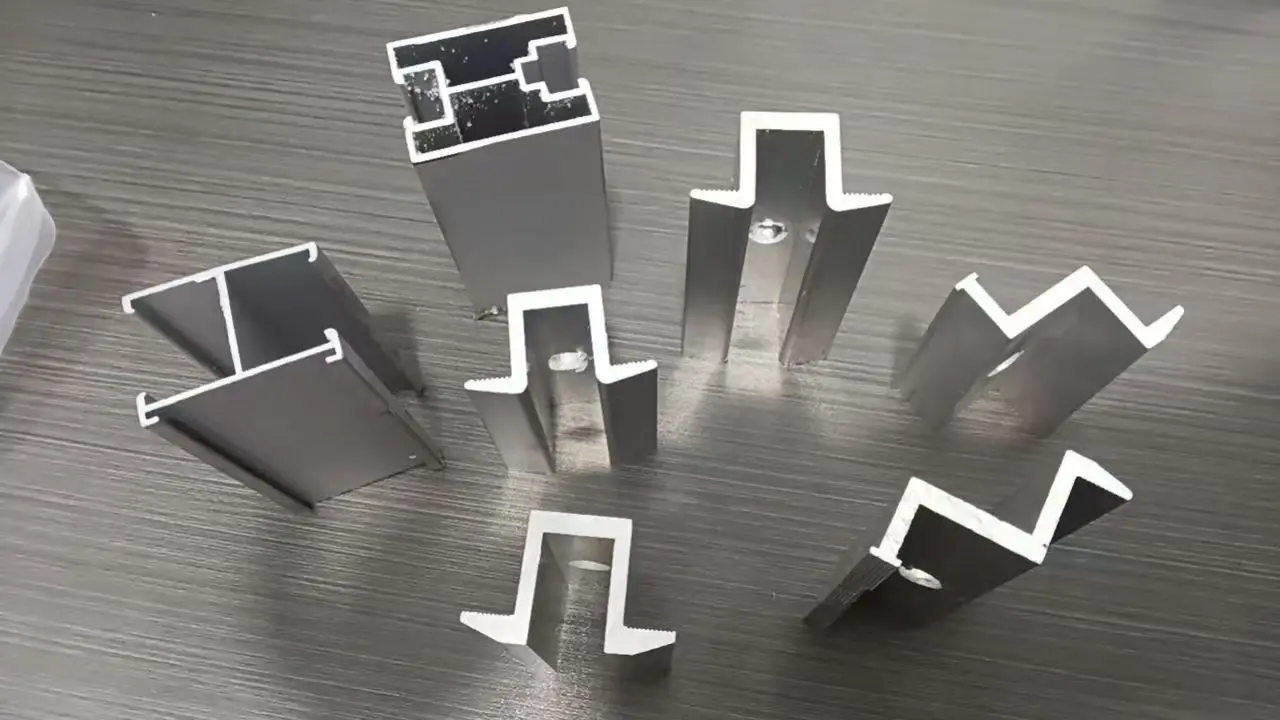

Zahrnuje standardní profily ve tvaru C, H a U, lehké profily bez žebrování a vlastní nestandardní tvary, které zajišťují kompatibilitu s konvenčními projekty i se specializovanými aplikacemi pro modernizaci.
Podporuje řezání pevné délky, CNC děrování a obrábění vlastních profilů. Nejsme omezeni na standardní standardní produkty a dokážeme vyrobit součásti tak, aby splňovaly specifické požadavky na výkresy projektu.
Vodicí lišty, svorky (střední/koncové svorky), upevňovací prvky z nerezové oceli a zemnící komponenty jsou vyráběny ve vlastní režii. To zajišťuje vysoký stupeň kompatibility mezi profily a příslušenstvím a minimalizuje chyby při montáži na místě.
Standardní specifikace jsou skladem pro rychlé dodání; naše továrna se může pochlubit roční kapacitou 200 000 tun, která je schopna zvládnout hromadné dodávky pro elektrárny v měřítku GW.
Eliminuje potřebu nakupovat odděleně od továren na výrobu hliníku a oceli. Poskytujeme celou řadu kolejnic a odpovídajících doplňků, což zjednodušuje celý proces nákupu.
| Položka parametru | Technická specifikace |
| Volitelné základní materiály | 6063-T5 hliníková slitina / S350GD Zn-Al-Mg ocelový pás / Q355 žárově zinkovaná ocel |
| Povrchová úprava | Eloxování / Zn-Al-Mg povlak / Žárové zinkování |
| Typy hlavních sekcí | Typ H, typ C, typ U, lehké nevyztužené sekce speciálního tvaru na zakázku |
| Tloušťka stěny profilu | Hliníková slitina: 1,2-2,0 mm; Ocel: 1,0-1,5 mm (přizpůsobitelné) |
| Standardní dodací délka | 4m, 6m; zakázkové řezání na jakoukoli dostupnou délku |
| Kompatibilní moduly | Kompletní sortiment monokrystalických, PERC, TOPCon FV modulů |
| Podpůrné příslušenství | Středové svorky, koncové svorky, nerezové spojovací prvky, zemnící prvky |
| Aplikační scénáře | Barevné střechy z ocelových tašek, betonové střechy, pozemní elektrárny, PV přístřešky, renovované projekty PV speciálního tvaru |
| Platné normy | Čínská norma GB, evropská norma EN; materiálové certifikáty k dispozici |
Druhy materiálů jsou ověřovány pro každou šarži vodicích lišt, aby bylo zajištěno, že nebudou použity žádné recyklované nebo nečisté materiály;
Kontroly rozměrové tolerance a namátkové kontroly tloušťky eloxovaného povlaku zajišťují, že povrchová úprava splňuje normy;
3. Zprávy o mechanických vlastnostech profilů jsou k dispozici na vyžádání;
4. Zkušební protokoly třetích stran (např. TUV, SGS) mohou být poskytnuty za účelem splnění požadavků pro zahraniční projekty a celní prohlášení.
Pomáháme s výběrem modelu vodicích kolejnic na základě zatížení větrem a sněhem specifického pro projekt, stavů střechy a místního klimatu; fyzické vzorky mohou být zaslány pro ověření materiálu, průřezu a povrchové úpravy; poskytujeme dokumentaci k nabídkovému řízení projektu, včetně specifikací produktu a zkušebních zpráv; pro zahraniční klienty nabízíme doporučení šitá na míru místním standardům.
Pro zakázkové zakázky generujeme výkresy zpracování pro odhlášení klienta před zahájením výroby; během výroby poskytujeme fotografie nebo videa kontroly surovin, zpracování profilu a namátkové kontroly hotových výrobků, aby klienti mohli sledovat pokrok; zásilky obsahují kompletní seznam balení a certifikaci materiálu; nabízíme různé možnosti balení, včetně strečového obalu odolného proti dešti, aby se zabránilo poškození během přepravy; u tuzemských zakázek zajišťujeme přímou kamionovou dopravu na místo projektu; u exportních objednávek pomáháme s kompletní celní dokumentací a podporujeme různé obchodní podmínky (např. FOB).
Pokud během přepravy dojde k poškození (jako je promáčknutí nebo deformace), po obdržení ověřovacích fotografií rychle posoudíme situaci a zajistíme náhradní díly nebo oboustranně dohodnuté řešení; poskytujeme komplexní instalační průvodce, včetně schémat a klíčových tipů pro instalaci; náš technický tým nabízí vzdálenou podporu pro vyřešení jakýchkoli problémů, které se vyskytnou během instalace.

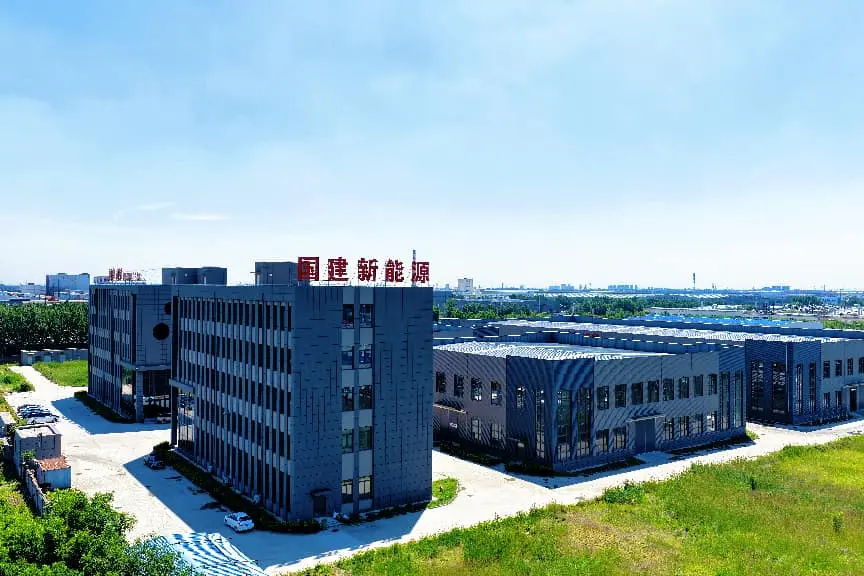

Naše továrna se nachází v průmyslové základně Daqiuzhuang v Jinghai, Tianjin, v blízkosti přístavu Tianjin; to umožňuje přímou dodávku kamionem na domácí místa projektu a pohodlné celní odbavení a přepravu pro exportní objednávky. Udržujeme dlouhodobá a stabilní partnerství se závody na vytlačování hliníku, zajišťujeme spolehlivé dodávky surovin a garantujeme, že druhy materiálů nebudou nikdy nahrazeny. Zavádíme komplexní kontrolu kvality během celého procesu, provádíme vícenásobné kontroly od příjmu surovin až po expedici hotového zboží. Souběžně vyrábíme ocelové kolejnice (H-lišty, kolejnice se speciálním profilem a kolejnice bez žeber), což zákazníkům umožňuje získat ocelové montážní příslušenství a kolejnice z hliníkové slitiny na jednom místě; to snižuje komunikační náklady spojené s řízením více dodavatelů a vyřizujeme objednávky všech velikostí.
A: Příslušenství je zaměnitelné, pokud se drážky v průřezu shodují; přímý kontakt mezi ocelí a hliníkem však způsobuje elektrochemickou korozi, proto je nutné při míchání materiálů instalovat izolační těsnění.
A: Profily jsou pokryty ochrannou fólií. Celá várka je zabalena do nepromokavé strečové fólie a zajištěna chrániči hran z tvrdého papíru; dlouhé profily jsou také vyztuženy dřevěnými rámy, aby se minimalizovalo riziko poškrábání během přepravy.
A: Ne, to se liší. Na kolejnice zinek-hliník-hořčík a žárově pozinkované ocelové lišty je poskytována 25letá záruka proti korozi, zatímco na lišty z eloxované hliníkové slitiny je poskytována záruka proti korozi 20 let; před odesláním objednávky potvrďte konkrétní záruční podmínky.
Odpověď: Vodicí lišty lze přizpůsobit konkrétním průřezům, s výhradou minimálního objednacího množství (MOQ) pro vytvoření vytlačovací formy; jednoduché úpravy, jako je úprava délky nebo děrování, však nevyžadují nové formy a mají nižší požadavky na MOQ.
A: Standardní drážkové profily spárované s kompatibilními svorkami nekloužou; musíte poskytnout tloušťku součásti, abychom mohli spárovat správnou svorku. Míchání příslušenství od různých značek se nedoporučuje.
Odpověď: Skladujte je na suchém, dobře větraném místě a nevystavujte je dešti nebo stojaté vodě. Profily by měly být nad zemí – neskládejte je přímo na nečistoty nebo bláto – a ochranná fólie by se neměla předčasně odstraňovat.
