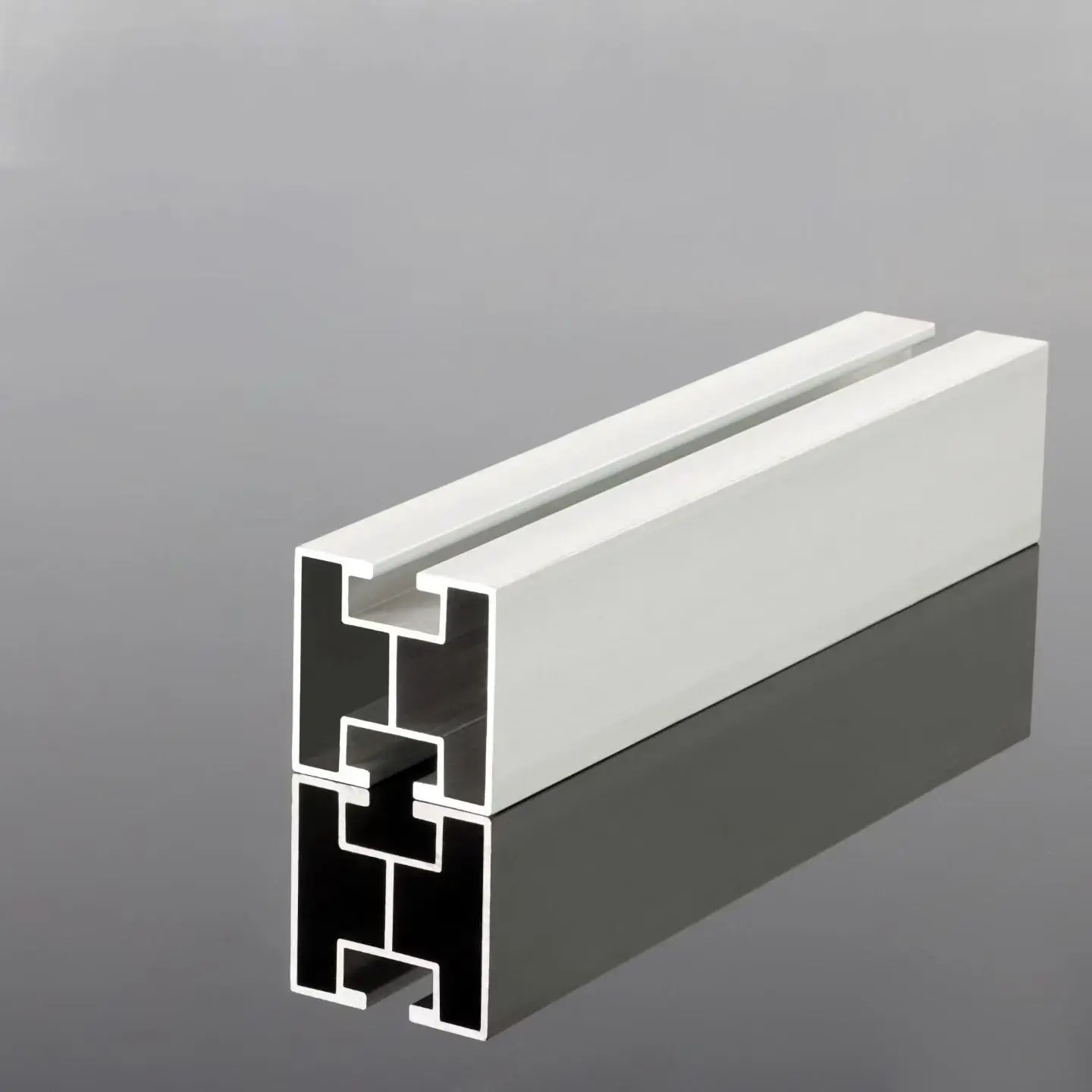

Zesílená vodicí lišta

Kolejnice, které se na výkresech zdají identické, se mohou po instalaci v poli na šikmém povrchu chovat velmi odlišně: rozteč vaznic se rozšíří a cesty zatížení se posunou, což způsobí postupné prohýbání nebo vyboulení přímého profilu mezi podpěrami. Tato deformace často vede k vychýlení modulu a uvolnění svorek v průběhu času; zesílené vodicí lišty jsou navrženy speciálně pro řešení tohoto problému. Guojian je vyrábí pomocí integrovaného procesu tváření za studena s průběžnými podélnými žebry, díky čemuž je výztuž nedílnou součástí samotné oceli.

Jak vyztužená konstrukce funguje

Žebra slouží jedinému účelu: zvýšení odolnosti profilu vůči ohybu a kroucení bez zdvojnásobení hmotnosti. Protože jsou kolejnice tvářeny za studena v jediném průchodu, probíhají žebra nepřetržitě po celé délce; absence svarů v místech výztuže eliminuje oblasti náchylné k předčasnému rezivění nebo praskání při cyklickém zatížení větrem. Jednoduše řečeno, přídavná ocel je strategicky umístěna přesně tam, kde je potřeba, aby působila proti ohybovým momentům.

Výběr materiálu a nátěru závisí na podmínkách na místě, nikoli na zvyku. Zinko-hlinito-hořčíkové (ZAM) povlaky tvoří hustou ochrannou vrstvu, která může migrovat a pokrýt řezané hrany, díky čemuž jsou zesílené vodicí lišty s povlakem ZAM doporučenou volbou pro pobřežní, rybářsko-solární a přílivové ploché projekty. Žárové zinkování zůstává nákladově efektivním řešením pro standardní vnitrozemské elektrárny, zatímco pro kupující, kteří dávají přednost pozdější aplikaci vlastní povrchové úpravy, jsou k dispozici možnosti „černé oceli“ (nepokovené).

Hlavní výhody a jejich důvody

Větší tuhost, ne větší hmotnost:

Integrovaný zesílený profil nabízí vyšší nosnost na kilogram. To umožňuje střešním projektům zvýšit pevnost konstrukce a zároveň udržet mrtvou hmotnost pod kontrolou – přímá výhoda, když jsou limity zatížení budovy těsné.

Nátěry přizpůsobené místu:

ZAM pro prostředí s vysokou vlhkostí nebo solnou mlhou, žárové zinkování pro standardní elektrárny a černá ocel pro projekty vyžadující místní nátěr. Na verzi ZAM je poskytována záruka 25 let na antikorozní ochranu, na verzi žárové zinkování 15 let a na samotnou konstrukci je poskytována záruka 10 let.

Rychlejší instalace:

Kanálový průřez zesílené vodicí lišty přímo pojme T-šrouby; Pozice komponentů lze upravit jejich posunutím po kolejnici, což eliminuje potřebu opětovného vrtání. Odpovídající svorky a konektory pocházejí z našich vlastních výrobních linek, čímž efektivně odstraníte celého dodavatele z vašeho instalačního řetězce.

Předběžná výroba před odesláním:

Děrování, řezání a svařování se dokončují ve firmě podle výkresů. Vyztužené kolejnice jsou připraveny k okamžité instalaci po příjezdu, což minimalizuje broušení, řezání a opravy ochrany proti korozi na místě – to je zásadní pro vzdálené horské elektrárny, kde se každá ušetřená člověkohodina promítá do skutečných úspor nákladů.

Technické specifikace

Položka	Specifikace
Materiál	Uhlíková ocel tvářená za studena
Struktura	Integrovaný profil tvářený za studena + průběžná integrální žebra
Možnosti povlakování	Zinek-hliník-hořčík (ZAM) / žárové zinkování / černý povrch (bez povrchové úpravy)
Max. tloušťka	12 mm
Sekce	Vlastní sekce podle výkresů zákazníka
Délka	Uřízněte na délku podle výkresů
Zapínání	Slot kompatibilní s T-šrouby; vlastní výroby středových/koncových svorek a konektorů
Záruka	Záruka proti korozi: 25 let na ZAM, 15 let na žárový zink; Záruka na konstrukci: 10 let
MOQ	1 × 20GP kontejner; zkušební objednávky obchodovatelné
Dodací lhůta	7–15 pracovních dnů po obdržení zálohy
Obchodní podmínky	FOB / CFR / CIF

Aplikace

Vyztužené vodicí lišty jsou určeny pro místa, kde se standardní profily blíží své únosnosti. Níže uvedené aplikace pokrývají scénáře zatížení, se kterými se setkáváme nejčastěji.

Horské FVE:

Zvlněný terén vede k nerovnoměrnému zatížení větrem a sněhem. Zesílený profil zajišťuje, že pole zůstává rovné v různých rozpětích – důvod, proč svorky zůstávají bezpečné i ve druhém a třetím roce provozu.

Fishery-Solar a Agri-Solar projekty:

Prostředí pod širým nebem, výrazné denní výkyvy teplot a vlhké půdní podmínky urychlují korozi. Povlak ZAM odolá těmto zátěžím okolního prostředí, zatímco zesílený profil zvládá dodatečné zatížení spojené s delším rozpětím vody nebo plodin.

Pobřežní a přílivové ploché rostliny:

Solná mlha představuje konečný test pro kolejnice. Zde zesílený, zesílený profil odolává tlaku větru, zatímco povlak ZAM zpomaluje korozi zvenčí dovnitř; protože oba požadavky jsou kritické, doporučujeme specifikovat obě funkce.

Sledovací systémy:

Jednoosé a dvouosé systémy vystavují kolejnice opakovanému zatížení po celý den. Standardní profily mají tendenci se za těchto podmínek deformovat, zatímco zesílené profily jsou speciálně navrženy tak, aby vydržely cyklické zatížení.

Flexibilní montážní systémy:

Flexibilní konstrukce s velkým rozpětím vyžadují kolejnice, aby si zachovaly svůj tvar s minimální podpěrou. Konstrukční tuhost – nejen pevnost – je klíčovým faktorem pro zajištění toho, aby si moduly udržely svůj navržený úhel sklonu. Komerční a průmyslové střešní solární elektrárny: Omezení zatížení střechy omezují vlastní hmotnost, takže je nezbytné maximalizovat pevnost na kilogram – přesně to, co geometrie žeber poskytuje v dlouhých, nepřetržitých cyklech.

Manipulace, instalace a údržba

Skladování a přeprava:

Naskládejte na vyvýšené podpěry v krytém, větraném prostoru; při manipulaci používejte ochranu hran, abyste zabránili poškrábání povlaku nebo deformaci sekce před instalací.

Zpracování na místě:

Odstraňte otřepy ze všech řezných hran a naneste antikorozní opravný nátěr. Umístěte otvory tak, abyste se vyhnuli žebrům; nikdy neobrušujte žebro samotné – žebro je zdrojem síly, takže jeho odbroušení maří účel nákupu této kolejnice.

Instalace:

Používejte pouze rovné, nepoškozené kolejnice; utáhněte upevňovací prvky na standardní specifikaci utahovacího momentu a ponechte dilatační mezery ve spojích podle potřeby. U projektů v horských oblastech, přílivových plochách nebo pobřežních oblastech se před montáží zesílených vodicích kolejnic ujistěte, že je základ stabilní.

O&M:

Pravidelně kontrolujte šrouby, deformaci sekce a stav povlaku; zkraťte intervaly kontrol v prostředích vystavených solné mlze. Při montáži pomocného zařízení nepřekračujte návrhové zatížení a okamžitě opravte poškození nátěru.

Nejčastější dotazy

Q1: Mám si vybrat verzi zinek-hliník-hořčík (ZAM) nebo žárově pozinkovanou verzi?

Odpověď: Nechte rozhodnout podmínky místa. Pro pobřežní, rybářsko-solární nebo přílivové ploché projekty doporučujeme ZAM – povrchová úprava chrání řezné hrany a odolává korozi solnou mlhou a je podpořena 25letou zárukou proti korozi. Pro standardní vnitrozemské závody nabízí žárové zinkování vynikající hospodárnost s 15letou zárukou proti korozi.

Q2: Můžete vyrobit zesílené vodicí lišty na základě našich vlastních výkresů průřezu?

A: Ano. Zakázkové profily jsou standardní součástí našeho podnikání: tvarujeme za studena podle výkresů (do tloušťky 12 mm) a děrujeme, stříháme a svařujeme přímo ve firmě, takže produkt je po dodání připraven k instalaci.

Q3: Jaká záruka je poskytována?

Odpověď: Na verze ZAM nabízíme 25letou záruku proti korozi, 15 let na žárově pozinkované verze a 10letou záruku na konstrukci montážního systému.

Q4: Jak jsou zabaleny? Jaká je kapacita kontejneru?

Odpověď: Kontejner 20GP pojme přibližně 2 MW ocelového montážního systému, zatímco 40HQ pojme přibližně 4–5 MW. Kolejnice jsou spojeny a chráněny pro námořní dopravu; lze sjednat malosériové zkušební objednávky pro počáteční projekty.

Q5: Jaké certifikáty kvality lze poskytnout?

Odpověď: Továrna je certifikována podle norem ISO 9001, ISO 14001 a ISO 45001; K dispozici jsou zprávy o strukturálních výpočtech a zprávy o testech třetích stran. Dejte nám prosím vědět o cílovém trhu, abychom mohli potvrdit konkrétní požadovanou dokumentaci.
