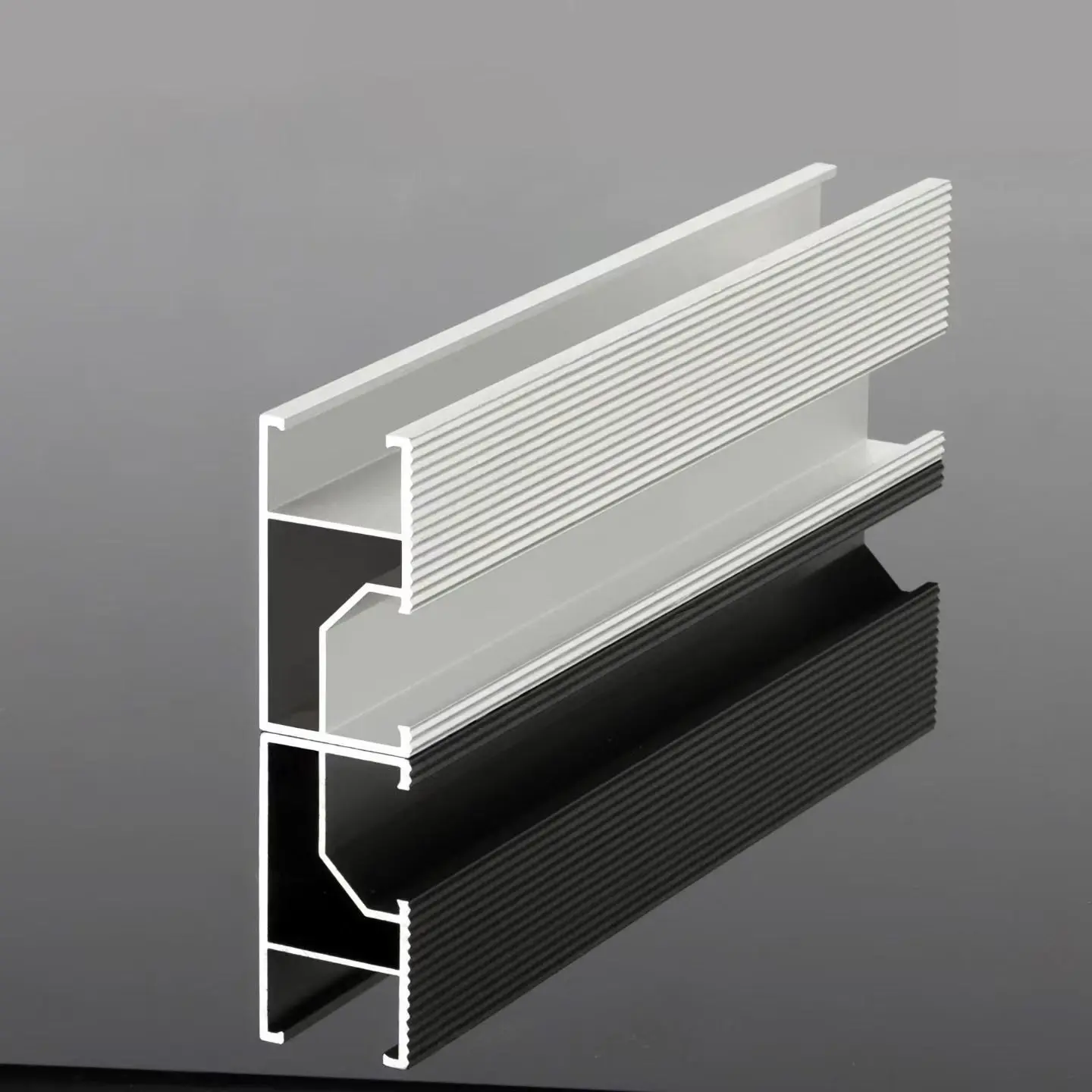

Nestandardní vodicí lišta

Vlastní nestandardní profily vodicích kolejnic navrhujeme na základě konkrétní geometrie střechy, místo abychom je vybírali ze standardního inventárního seznamu. Požadované profily válcováme pomocí vysokopevnostní oceli S350GD se standardními T-drážkami, které zůstávají kompatibilní se standardními středovými svorkami, koncovými svorkami a posuvnými maticemi; tyto jsou dodávány buď s žárovým zinkováním, nebo s povlakem Zn-Al-Mg. Konstrukce profilů, tváření, děrování a řezání na délku – to vše se provádí v naší vlastní továrně v Tianjinu v Číně.

Použitelné typy střech

Kovové střechy s trapézovými a stojacími drážkami s unikátní geometrií:

Běžné scénáře zahrnují nekonvenční lichoběžníkové profily nebo profily se stojatou drážkou a výšky žeber, které přesahují standardní rozsahy, kde by základny standardních C/U kolejnic zasahovaly do žeber střechy a bránily by jim v plochém sezení.

Zakřivené, obloukové nebo stupňovité střechy:

Na střechách se změnami zakřivení nebo výšky by standardní kolejnice s pevnými profily buď zanechávaly mezery, nebo by nutily rámy modulu ke kroucení. Vlastní profily nestandardní vodicí lišty umožňují umístění každého montážního bodu do přesné požadované výšky.

Prostorově omezená rozvržení:

Situace zahrnující nízké montážní výšky, střešní zařízení pronikající do pole nebo moduly nastavené ve speciálních úhlech sklonu. Zakázkové profily kolejnic mohou být vyrobeny mělké nebo tvarované tak, aby překonaly překážky, čímž se eliminuje potřeba předělávat celé pole jen tak, aby vyhovovalo standardnímu profilu.

Dovybavení PV pro stávající průmyslová zařízení:

Tam, kde jsou stávající vaznice pevné a nepohyblivé, profily nestandardní vodicí lišty navržené tak, aby odpovídaly rozteči stávajících vaznic, umožňují namontovat nové pole přímo na původní konstrukci bez řezání nebo vyztužení.

Hlavní výhody a základní důvody

Profily přizpůsobené střeše, šetřící pracovní čas:

Profily jsou navrženy speciálně pro tvar žeber střechy, polohy vaznic a modulové úhly. Při dodání jsou kolejnice komponenty připravené k instalaci spíše než kompromisní řešení. To se promítá do významných úspor práce na místě – eliminace potřeby řezání, broušení nebo podložek na střeše a drastické snížení neočekávaných přerušení práce.

Vyšší strukturální účinnost pro stejné množství oceli:

Průřez nestandardní vodicí lišty umožňuje umístění materiálu přesně tam, kde působí ohybový moment; při stejné hmotnosti poskytuje vyšší moment setrvačnosti než standardní sekce. Pokud je omezením zatížení střechy, platí stejná logika i obráceně: úsek lze odlehčit, aby bylo možné kontrolovat vlastní zatížení u stárnoucích střech.

Standardní T-drážky upevněné na upínací ploše:

Bez ohledu na vnější profil si upínací plocha zachovává standardní T-drážky. Komerčně dostupné střední svorky, koncové svorky a posuvné matice lze použít jako obvykle a zbytek kusovníku zůstává nezměněn. Vaše stávající instalační nástroje a zásoby svorek zůstávají použitelné.

Jednoprůchodové tváření a stabilní dodávka:

Sekce je vytvořena kontinuálním válcováním z ocelového pásu v jediném průchodu, což zajišťuje konzistentní přímost a opakovatelnost napříč šaržemi – desátá nádoba bude odpovídat schválenému vzorku.

Možnosti nátěru podle životnosti:

K dispozici je nestandardní vodicí lišta žárově zinkovaná (Z275) a zinek-hliník-hořčík (ZAM80–150). Zinek-hliník-hořčík nabízí samoopravné schopnosti na řezných hranách a vynikající odolnost proti slané mlze ve srovnání s konvenčním zinkováním; proto jej doporučujeme pro pobřežní oblasti a průmyslové oblasti s vysokou vlhkostí. Záruky na odolnost proti korozi jsou 15 let pro žárově zinkované a 25 let pro zinek-hliník-hořčík.

Specifikace produktu

Položka	Referenční specifikace	Poznámka
Materiál	Ocel S350GD / S450GD tvářená za studena	Vysokopevnostní ocelový pás, válcovaný
Povlak	Žárově zinkováno Z275, nebo Zn-Al-Mg ZAM80–150	Vybráno podle projektu
Tloušťka	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typické pro hladké řezy
Výška sekce	40 / 45 / 50 / 60 / 80 mm	Vlastní sekce k designu
Šířka příruby	30 / 35 / 40 mm	Přizpůsobeno modulovým svorkám
Slot	T-drážka nebo otevřená štěrbina	Pro standardní posuvné matice
Délka	3 / 4 / 6 m, nařezané na délku	Optimalizováno pro přepravu a řezání
Jednotková hmotnost	Přibl. 1,2–3,5 kg/m	Závisí na průřezu a tloušťce
Kompatibilní moduly	Běžné c-Si moduly, 500–700 W	Krajina nebo portrét
Max. rozpětí podpory	1,0–1,5 m	Předmět statického výpočtu; rovinné části níže
MOQ	1 × 20GP kontejner; menší zkušební objednávky obchodovatelné	—
Dodací lhůta	7–15 pracovních dnů po obdržení zálohy	—
Obchodní podmínky	FOB / CFR / CIF	—

Bezpečnostní opatření při instalaci a používání

Dráhy zatížení jsou určeny konkrétním průřezem navrženým pro projekt; proto jsou instalační protokoly pro tyto nestandardní vodicí lišty přísnější než pro standardní lišty. Požadujeme, aby každý instalační tým dodržel následujících pět bodů:

1. Neobracejte orientaci drážky vzhledem ke směru instalace – nesprávná orientace mění nosný průřez a snižuje nosnost.

2. Utáhněte šrouby přesně podle konstrukčního momentu; nadměrný krouticí moment na tenkostěnných oblastech zakázkové sekce může způsobit místní rozdrcení.

3. Spojování kolejnic musí využívat vlastní konektory navržené pro tento specifický úsek; standardní kolejnicové konektory nejsou kompatibilní s touto geometrií.

4. Nainstalujte izolační těsnění v místech kontaktu mezi různými kovy, aby se zabránilo elektrochemické korozi; zajistěte, aby spojovací prvky byly kompatibilní s povlakem (žárově pozinkovaný nebo zinek-hliník-hořčík).

5. Nestoupejte na tenkostěnné části v polovině rozpětí kolejnic; soustředěné zatížení z pěší dopravy může způsobit deformaci.

Výroba a kontrola kvality

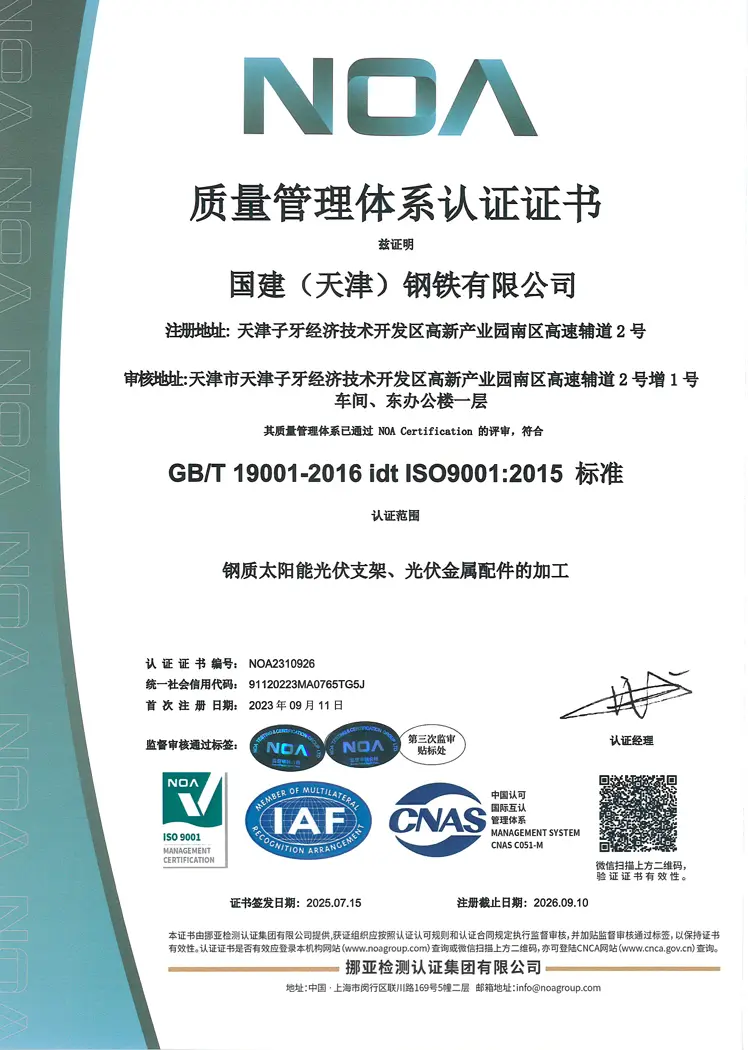

Naše společnost zavádí třístupňový proces kontroly kvality: kontrola příchozích ocelových pásů a povlakových materiálů (kontrola jakosti, tloušťky a hmotnosti povlaku); in-line měření rozměrů průřezu a přímosti při válcování; a závěrečnou kontrolu přesnosti průřezu, přímosti a stavu povrchu před balením každé šarže. Naše systémy řízení jakosti a životního prostředí jsou certifikovány podle ISO 9001, ISO 14001 a ISO 45001; rozsah certifikace pokrývá ocelové FV montážní konstrukce a kovové FV příslušenství.

Často kladené otázky (FAQ)

Q1: Jaké informace od nás potřebujete, abyste mohli poskytnout cenovou nabídku na kolejnice s vlastním profilem?

Odpověď: Požadujeme výkresy střešních tašek nebo vaznic (nebo okótovaný náčrt průřezu), rozměry a uspořádání modulu a plánované rozpětí podpěr. Na základě toho před poskytnutím cenové nabídky potvrdíme průřez, specifikace povlaku a jednotkovou hmotnost. Vzorky nebo průřezy prvního článku mohou být vyrobeny před hromadnou výrobou.

Q2: Jste výrobce nebo obchodní společnost?

A: Jsme výrobce. Tvarování, děrování, řezání na délku a řízení povlakování – to vše se provádí v našem vlastním výrobním závodě v Tianjinu v Číně. Můžete si prohlédnout naše tovární záznamy a certifikáty.

Otázka 3: Jak si mám vybrat mezi žárově zinkovaným a zinko-hliníkovo-hořčíkovým povlakem?

Odpověď: Pro většinu vnitřních střešních aplikací postačuje žárové zinkování (Z275). Pro pobřežní, vysoce vlhká nebo průmyslová korozivní prostředí doporučujeme zinek-hliník-hořčík, protože nabízí špičkovou ochranu a odolnost proti posypové soli. Záruční podmínky se podle toho liší: 15 let pro žárově zinkované ponorem a 25 let pro zinek-hliník-hořčík.

Q4: Je pro vlastní profily vyžadována úplná objednávka kontejneru?

Odpověď: Standardní minimální množství objednávky je jeden kontejner 20GP. Pro počáteční zkušební objednávky nebo vzorové šarže nových profilů můžeme přijmout menší množství; jednoduše poskytněte výkres profilu a celkovou délku a my vám odpovídajícím způsobem nabídneme cenovou nabídku.

Q5: Je tato kolejnice kompatibilní se standardními svorkami a upevňovacími prvky?

Odpověď: Záleží na specifikacích profilu nestandardní vodicí lišty. Standardní modifikované profily jsou kompatibilní s běžnými svorkami a spojovacími prvky z nerezové oceli dostupnými na trhu; pro speciální profily poskytujeme odpovídající svorky a konektory, aby byla zajištěna kompatibilita během instalace na místě.
