Střešní FV montážní systém

Guojian (Tianjin) Steel Co., Ltd. se již léta specializuje na výrobu střešního fotovoltaického montážního systému. Provozujeme vlastní dílnu na výrobu ocelových konstrukcí a spolupracujeme s výrobními linkami pro žárové zinkování, které provádí řezání a tvarování všech součástí – jako jsou sloupy, hlavní nosníky a vaznice – interně. Obsluhujeme širokou škálu parkovacích prostředí, včetně průmyslových komplexů, obchodních center, nemocnic, škol a dep veřejné dopravy. Náš technický tým zajišťuje měření na místě a plánování rozmístění parkování, generuje konstrukční výkresy a schémata uspořádání přizpůsobená místním požadavkům na zatížení větrem a sněhem. Udržujeme stálý inventář surovin, jako jsou čtvercové trubky a C-profily; standardní modely expedujeme do 72 hodin. Všechny komponenty jsou dodávány se specifikacemi materiálu a zprávami o kontrole zinkování. Nabízíme strukturální záruky a technickou podporu při instalaci na místě, pomáháme klientům vytvářet esteticky příjemné a funkční fotovoltaické přístřešky pro auta.

Materiální výhody

Naše střešní montážní systémy využívají profily z hliníkové slitiny letecké třídy 6063-T5 s eloxovaným povrchem (tloušťka oxidového filmu ≥15μm), které nabízejí vynikající výhody, jako je nízká hmotnost, vysoká pevnost, odolnost proti korozi a odolnost proti korozi. S hustotou pouze jedné třetiny hustoty oceli je materiál lehčí při zachování stejné pevnosti. Může se také pochlubit vynikající odolností vůči kyselým dešťům, slané vodě a UV záření, což zajišťuje životnost více než 30 let – dokonce i v korozivním prostředí, jako jsou pobřežní nebo průmyslové zóny – s nulovou potřebou údržby po celou dobu životnosti. Je to ideální materiál pro střešní montážní FV systém.

Použitelné typy střech

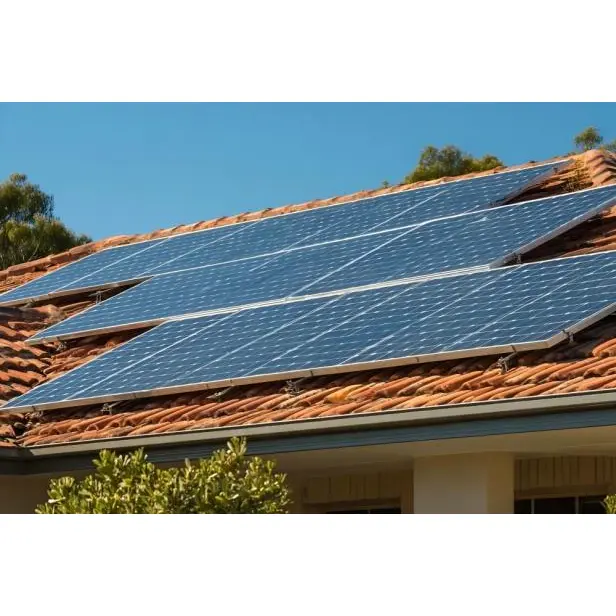

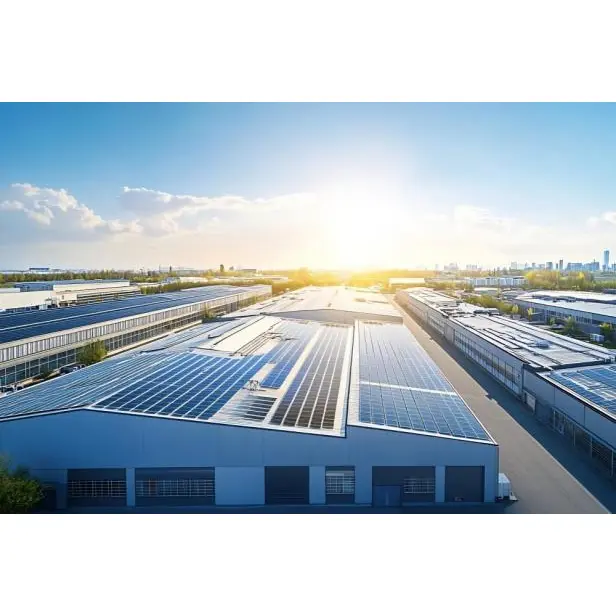

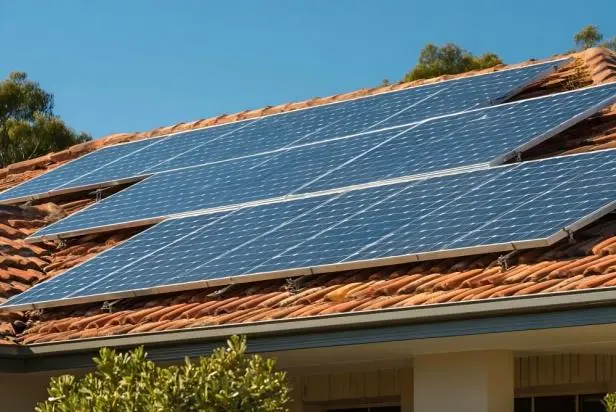

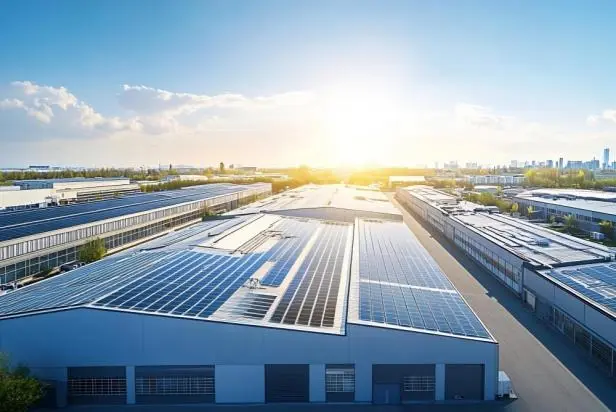

Vyvinuli jsme specializované montážní systémy pro různé typy střech a vytvořili tak ucelenou produktovou řadu, která pokryje každý scénář. Pro barevné ocelové střechy používáme montáž na bázi svorek kompatibilní s různými profily, včetně úhlových žebrových (snap-lock), stojatých drážek a vlnitých plechů. Betonové ploché střechy využívají buď metodu montáže se zátěží nebo chemickou kotvou, čímž se zabrání rozsáhlému poškození střešní konstrukce. Glazované střechy nebo střechy z hliněných tašek používají vyhrazené držáky ve stylu háku, které zajišťují mezery v taškách, takže samotné tašky zůstávají nedotčené. Ať už jde o průmyslové závody, komerční budovy nebo obytné domy, poskytujeme vhodná instalační řešení, která klientům eliminují potřebu odebírat komponenty od více dodavatelů.

Produktový design

Montážní systém pro střechy z barevných ocelových tašek využívá speciální svorky pro bezpečné upevnění. Proces montáže nevyžaduje žádné vrtání do povrchu střechy, čímž se zásadně eliminuje riziko zatékání střechy způsobené prostupy. Svorky mají vnitřní EPDM vodotěsné pryžové podložky, které těsně přiléhají ke zvlnění ocelových dlaždic; tento design nejen zvyšuje tření, aby se zabránilo klouzání, ale také vytváří sekundární vodotěsné těsnění. Pro betonové střechy, kde je nevyhnutelné vrtání, poskytujeme vodotěsné manžety a tmel odolný proti povětrnostním vlivům, aby byla zajištěna absolutní integrita každého upevňovacího bodu, a tím byla chráněna hydroizolace střechy a majitelé byli zbaveni obav z netěsností.

Bezpečnost a spolehlivost při silném větru

Střecha je část budovy nejvíce vystavená zatížení větrem; sací síly větru zejména v rohových a okrajových oblastech mohou dosáhnout dvojnásobku až trojnásobku velikosti čelního tlaku větru. Střešní montážní systém Guojian Steel se vyznačuje speciální konstrukcí odolnou proti zvednutí větru. Svorky prošly přísnými testy vytažení, které prokázaly odolnost proti vytažení ≥2 kN na svorku. Hustota rozmístění držáků je optimalizována na základě místního tlaku větru a specifických střešních zón, s dalšími upevňovacími body instalovanými v rohových a okrajových oblastech. Všechny konektory využívají protiskluzové vroubkované matice a podložky proti uvolnění, které zajišťují stabilitu proti dlouhodobým vibracím způsobeným větrem a zabraňují uvolnění nebo uvolnění. Systém je schopen odolat těžkým tajfunům (kategorie 12 nebo vyšší), čímž zajišťuje bezpečnost a spolehlivost.

Nosná ochrana

Střešní PV montážní systém je vyroben výhradně z hliníkové slitiny. Jeho vlastní hmotnost na jednotku plochy je pouze 30 %–40 % oproti tradičním ocelovým držákům, což výrazně snižuje dodatečné zatížení střechy. U střešní elektrárny o výkonu 1 MW je celková hmotnost montážního systému z hliníkové slitiny přibližně 15–20 tun – snížení o více než 30 tun ve srovnání s ocelovými držáky – což účinně zabraňuje problémům, jako je strukturální deformace nebo praskání hydroizolační vrstvy způsobené přetížením. Pro budovy s omezenou nosností, jako jsou starší továrny nebo tenkostěnné ocelové střešní konstrukce, nabízejí tyto ultralehké držáky z hliníkové slitiny bezpečné a spolehlivé řešení, které umožňuje plné využití střech s potenciálem výroby energie a zajišťuje, že ani centimetr střešního prostoru nepřijde nazmar.

Výhody instalace

Všechny montážní prvky střešní krytiny jsou prefabrikovány ve výrobě pomocí standardizovaného modulárního designu. Instalace na místě vyžaduje pouze jednoduché šroubování a zacvaknutí – eliminuje potřebu svařování, řezání nebo sekundárního zpracování. Specializované svorky se připevňují přímo k profilované ocelové střešní krytině a kolejnice se rychle spojují pomocí západek; jeden instalátor může namontovat více než 100 metrů čtverečních regálů za den, což zvyšuje efektivitu o více než 50 % ve srovnání s tradičními metodami. S podporou podrobných instalačních manuálů a video průvodců mohou standardní instalační týmy rychle zvládnout proces po krátkém zaškolení, což výrazně zkrátí časové plány projektu a sníží mzdové náklady, aby se urychlilo připojení k síti.

Profesionální přizpůsobení a komplexní záruka

Poskytujeme komplexní technické služby, od průzkumů střech až po návrh systému. Naši technici provádějí na místě měření rozměrů střechy, profilů panelů a nosnosti, generují vlastní dispoziční plány a strukturální výpočty přizpůsobené skutečným podmínkám, aby se maximalizovalo využití střechy a instalovaná kapacita. Naše produkty se dodávají s 10letou zárukou kvality a 25letou životností, podpořenou 24hodinovou technickou podporou a pokyny k instalaci na místě. Všechny produkty jsou dodávány s materiálovými certifikáty, zkušebními protokoly a certifikáty shody, které zajišťují bezproblémovou zkušenost každého zákazníka – od nákupu a instalace až po dlouhodobý provoz.
