H-Rail

V automatizovaných montážních a manipulačních zařízeních určuje vodicí kolejnice, zda lineární skluz zůstane tichý a hladký po třech letech, nebo se začne viklat již po třech měsících. Většina tradičních jednodrážkových profilů soustřeďuje zátěž na jednu pracovní plochu; excentrická zatížení mohou vozík postupně vychýlit z vyrovnání, přičemž výsledné chyby nakonec ovlivní výkon celého stroje. H-Rail řeší tento problém spíše prostřednictvím geometrie průřezu, než aby se spoléhal pouze na povrchovou úpravu. Vyznačuje se symetrickým hliníkovým profilem ve tvaru H s dvěma paralelními žebry a je navržen pro aplikace s vratným pohybem – jako jsou lineární skluzavky, zvedací sloupy, push-pull mechanismy, rámy nástrojů a lehké dopravníkové linky.

Co je vodicí profil H-profilu?

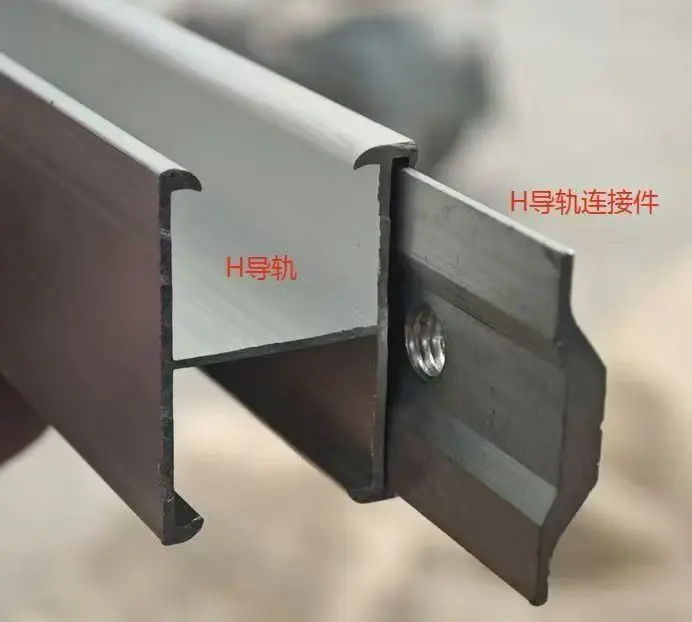

H-Rail je konstrukční hliníkový vodicí profil s průřezem připomínajícím písmeno "H": dvě horizontální příruby spojené středovou žebrovinou, poskytující použitelné štěrbinové plochy na obou stranách. Díky této symetrické geometrii jsou vertikální zatížení rozložena spíše na dvě nosná ramena než na jedno, zatímco otevřený střed snižuje hmotnost, aniž by byla ohrožena tuhost.

Tato geometrie nabízí trojí výhodu: ve srovnání s jednodrážkovými kolejnicemi podobné hmotnosti vykazuje menší průhyb při mírném zatížení; samotný profil odolává kroucení, když je zařízení vystaveno bočním silám nebo nouzovým zastavením; a díky dvěma dostupným obrobeným povrchům může vozík jezdit na obě strany – nebo dokonce na obě strany současně.

Hlavní výhody a jejich důvody

Vyvážené rozložení zátěže:

Dvojitý průřez stojiny rozděluje tlak na dvě nosná ramena, takže pracovní plochy jsou méně náchylné k promáčknutí nebo deformaci v důsledku soustředěného zatížení. Naše výrobní zkušenosti ukazují konzistentní nosný výkon napříč šaržemi – kritický faktor při stavbě stovek identických pracovních stanic.

Torzní stabilita:

Symetrický průřez H-lišty ze své podstaty odolává kroucení, když zařízení vyvíjí boční sílu nebo když jsou instalovány dlouhé kolejnice. To přímo řeší běžný dílenský problém: H-lišty se po instalaci mírně zkroutí, což způsobí, že se vozík v polovině zdvihu zasekne nebo zasekne. Oboustranný design: Obě drážkované strany jsou přesně opracovány, což umožňuje montáž kolejnice lícem nahoru, dolů nebo svisle; může také sloužit jako konstrukční nosník nebo rámová spojka. Jediný profil pokrývá více konfigurací designu, což snižuje potřebu vlastních držáků.

Rovnost přes dlouhé tahy:

Každá kolejnice je po vytlačení narovnána a před odesláním individuálně zkontrolována, čímž je zajištěna přímost bez prohýbání – dokonce i u dlouhých délek. Pohyb vozíku zůstává konzistentní v celém zdvihu, čímž se zabrání napnutí nebo uvolnění na obou koncích.

Tvrdě eloxované pracovní plochy:

Tvrdě eloxovaná vrstva zvyšuje tvrdost povrchu a odolnost proti opotřebení, čímž zabraňuje degradaci povrchu i při vysokofrekvenčním klouzání. Odolává dílenskému prachu a vlhkosti, zatímco matný povrch zabraňuje hromadění nečistot, díky čemuž je ideální pro čisté prostory a prostory pro přesné montáže.

Technické specifikace

Položka	Specifikace
Materiál	Hliníková slitina, lisovaná za tepla
Typ sekce	Symetrický H-profil, dvojitá stojina, duté jádro
Povrchová úprava	Tvrdý elox, matný povrch
Délka	Řez na délku podle výkresu zákazníka
Přímost	Před odesláním narovnáno a zkontrolováno
Možnosti obrábění	Řezání na délku, srážení hran, vrtání, závitování, přesné obrábění
MOQ	1 × 20GP kontejner; menší zkušební objednávky obchodovatelné
Dodací lhůta	7–15 pracovních dnů po obdržení zálohy
Obchodní podmínky	FOB / CFR / CIF

Výběr správné kolejnice pro vaše zařízení

Začněte se směrem zatížení:

Pokud je břemeno umístěno přímo nad H-lištou a síla je trvale svislá, obvykle postačuje standardní dvoustěnný profil. Pokud je však zátěž mimo střed nebo se zařízení často nouzově zastavuje, doporučujeme s námi nejprve projednat podmínky vaší aplikace; geometrické výhody návrhu profilu jsou v těchto scénářích nejdůležitější.

Délka je druhým klíčovým faktorem:

Delší zdvihy zesilují jakékoli zakřivení kolejnice; proto u zdvihů přesahujících několik metrů doporučujeme raději objednat předem narovnané a zkontrolované nařezané kolejnice než řezání profilu na místě. Rozdíl spočívá v hladkém, nepřetržitém pohybu oproti potenciálnímu vázání uprostřed zdvihu.

Operační prostředí je třetím faktorem:

Tvrdě eloxované povrchy jsou vhodné do prašných dílen a vlhkých provozů. Pokud bude H-Rail vystaven mycím postupům nebo řezným kapalinám, informujte nás o konkrétním médiu, abychom mohli ověřit kompatibilitu povrchu před zadáním objednávky.

Výroba a kontrola kvality

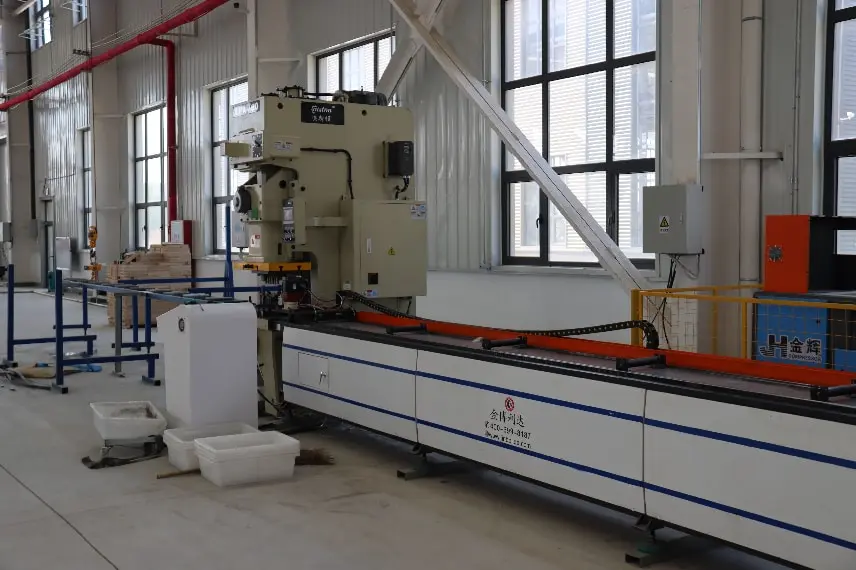

H-Rail se vyrábí v našem vlastním zařízení; vytlačování, obrábění a eloxování jsou prováděny interně. Naše výrobní zařízení provozuje osm C-kanálových tvářecích linek, dvě "Ji"-profilové (kloboučkové) ocelové tvářecí linky, dvě vysoce výkonné vláknové laserové řezací stroje a čtyři CNC děrovací linky. Naše proprietární vybavení zahrnuje patentovaný užitný vzor "Aluminium Profile Punching Machine" (ZL 2023 2 2784865.9). Závod má roční kapacitu výroby profilů přibližně 200 000 tun.

Vyvážíme do více než 30 zemí a podporujeme dlouhodobé dodavatelské programy pro dodavatele projektů i výrobce zařízení; vývozní dokumentaci a kontrolní ujednání třetí strany lze sjednat případ od případu.

FAQ

Q1: Jste výrobce nebo obchodní společnost?

A: Jsme výrobce. Vytlačování, rovnání, obrábění a tvrdé eloxování našich kolejnic H jsou dokončeny v naší vlastní výrobní základně v Tianjinu v Číně. Můžete si prohlédnout naše tovární záznamy a certifikace.

Q2: Jaké je minimální množství objednávky (MOQ)?

A: Standardní MOQ je jeden 20GP kontejner. Můžeme přijmout menší množství pro počáteční zkušební objednávky nebo šarže vzorků – dejte nám prosím vědět požadované specifikace průřezu a celkovou délku a my vám poskytneme cenovou nabídku.

Q3: Můžete zpracovat produkty podle našich výkresů?

A: Ano. Řezání s pevnou délkou, srážení hran, vrtání, závitování a další dokončovací procesy jsou prováděny interně. Kolejnice jsou připraveny k instalaci po dodání a nevyžadují žádné další zpracování ve vašem zařízení.

Q4: Jaké zatížení větrem a sněhem vaše kolejnice vydrží?

Odpověď: Naše kolejnice H-Rails prošly přísným testováním simulace zatížení větrem a sněhem. Můžeme provést výpočty zatížení na základě místních klimatických parametrů a doporučit vhodný model H-Rail splňující mezinárodní normy, jako jsou EN 1991 a ASCE 7.

Q5: Jak zajistíte konzistenci kvality pro hromadné objednávky?

Odpověď: Každá šarže před balením prochází kontrolou přímosti, strukturální integrity a kvality povrchu; stejné akceptační standardy jsou aplikovány od počátečního vzorku až po konečnou nádobu.

Otázka 6: Jsou vaše kolejnice H-Rail kompatibilní s běžnými PV svorkami na trhu?
