Montážní příslušenstvímohou být malé součásti, ale mají přímý vliv na stabilitu instalace, konstrukční přizpůsobení, životnost a efektivitu údržby. Správné držáky, svorky, upevňovací prvky, desky, konektory a související součásti pomáhají instalačním technikům vytvořit bezpečné spojení mezi zařízením, podpůrnými konstrukcemi, střechami, rámy a dalšími povrchy. Tato příručka vysvětluje hlavní typy montážního příslušenství, faktory, které ovlivňují výběr, běžné aplikační požadavky, úvahy o instalaci a jak mohou přizpůsobená montážní řešení zlepšit výkon projektu.
Obsah
- Pochopení role montážního příslušenství
- Běžné typy montážního příslušenství
- Úvahy o materiálu a povrchové úpravě
- Kde se používá montážní příslušenství
- Jak vybrat správné montážní příslušenství
- Instalační faktory ovlivňující výkon
- Přizpůsobené montážní příslušenství pro projektové požadavky
- Kvalita a nabídka pro kupující B2B
- Montážní řešení od Guojian Steel (Tianjin) Co., Ltd.
- Často kladené otázky
- Závěrečné úvahy
Co jsou montážní doplňky a proč na nich záleží?
Montážní příslušenství jsou nosné komponenty používané k připojení, umístění, vyztužení nebo zajištění zařízení a konstrukčních prvků během instalace. V závislosti na aplikaci mohou zahrnovat držáky, svorky, montážní desky, konektory, šrouby, matice, podložky, kolejnice, spony a další upevňovací materiál.
Přestože jsou tyto komponenty často menší než hlavní konstrukce nebo zařízení, jejich úloha by neměla být podceňována. Montážní systém musí přenášet zatížení přes své spojovací body a špatné usazení, nevhodné materiály, nesprávné umístění otvorů nebo nedostatečná ochrana proti korozi může způsobit problémy s instalací a údržbou.
Například montážní komponenty používané ve venkovních fotovoltaických instalacích mohou potřebovat odolávat povětrnostním vlivům, zatímco průmyslové montážní příslušenství může vyžadovat přizpůsobení vibracím zařízení nebo opakované údržbě. Stavební aplikace mohou klást větší důraz na přenos zatížení, rozměrovou konzistenci a kompatibilitu s nosnou konstrukcí.
Klíčový bod:Montážní příslušenství by mělo být považováno spíše za součást kompletního instalačního systému než za izolovaný hardware. Jejich rozměry, materiál, povrchová úprava, způsob připojení a prostředí aplikace by měly spolupracovat.
Běžné typy montážního příslušenství
Různé projekty vyžadují různé způsoby připojení. Výběr vhodného příslušenství začíná pochopením toho, co má daný komponent splnit.
| Typ příslušenství | Hlavní funkce | Typická aplikace | Klíčová úvaha |
|---|---|---|---|
| Montážní držáky | Podepření a umístění komponent | Solární systémy, zařízení, ocelové konstrukce | Nosnost, geometrie, rozmístění otvorů |
| Montážní desky | Vytvořte stabilní spojovací povrch | Rámy, základny zařízení, konstrukční sestavy | Tloušťka, rozměry, umístění otvoru |
| Svorky | Zajistěte profily, trubky, kolejnice nebo součásti | FV systémy, mechanické instalace | Kompatibilita a upínací síla |
| Konektory | Spojte konstrukční prvky | Ocelové rámy a nosné konstrukce | Geometrie a pevnost spojení |
| Šrouby, matice a podložky | Zajistěte mechanické upevnění | Obecná stavební instalace a instalace zařízení | Specifikace závitu a materiálová kompatibilita |
| Kolejnice a profily | Poskytněte nastavitelné montážní kanály | Solární a podpůrné systémy zařízení | Rozměry profilu a kompatibilita systému |

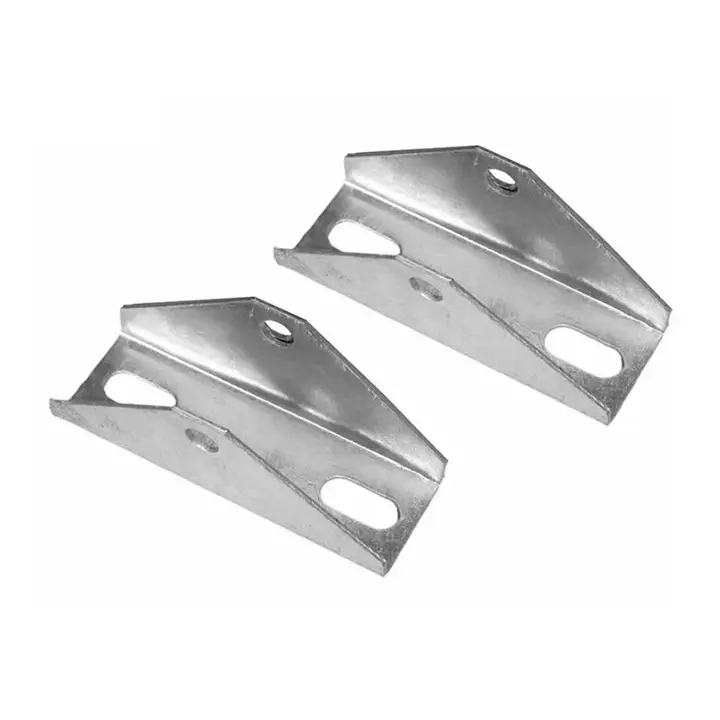

Montážní držáky
Konzoly se široce používají, když je třeba součást upevnit v určité poloze nebo úhlu. V závislosti na provedení mohou podporovat vertikální, horizontální nebo úhlovou instalaci. Předražené nebo vyvrtané otvory mohou také zjednodušit montáž a pomoci standardizovat montážní polohy.
Montážní desky a konektory
Desky a spojky jsou užitečné, když je třeba spojit několik konstrukčních prvků. Jejich rozměry a uspořádání otvorů jsou zvláště důležité, protože i malá odchylka může ztížit instalaci na místě.
Svorky a upevňovací hardware
Svorky, šrouby, matice, podložky a podobný hardware dokončují spojení mezi montážními součástmi a nosnou konstrukcí. Jejich specifikace by měly být kompatibilní s hlavními montážními součástmi a provozním prostředím.
Jaké materiály a povrchové úpravy jsou vhodné pro montážní příslušenství?
Výběr materiálu do značné míry závisí na prostředí instalace, očekávaném zatížení, vystavení korozi, požadavcích na hmotnost a rozpočtu projektu. Ocel se běžně vybírá, když je důležitá strukturální pevnost a odolnost, zatímco hliník může být výhodný, když je prioritou nižší hmotnost a odolnost proti korozi.
| Materiál / Povrchová úprava | Typické vlastnosti | Vhodná prostředí |
|---|---|---|
| Uhlíková ocel | Silný, ekonomický, vhodný pro mnoho konstrukčních aplikací | Obecné stavební a průmyslové systémy |
| Žárově pozinkovaná ocel | Zlepšená odolnost vůči venkovní korozi | FV systémy, venkovní konstrukce, exponované instalace |
| Nerez | Silná odolnost proti korozi a dlouhý provozní potenciál | Vlhké, pobřežní nebo náročné prostředí |
| Hliníková slitina | Lehký a odolný proti korozi | FV montážní a hmotnostně citlivé systémy |
Neméně důležitá je povrchová úprava. Nátěry nebo galvanizace mohou pomoci chránit ocelové součásti před vystavením vlivům prostředí, ale vhodná povrchová úprava by měla být určena spíše podle skutečných provozních podmínek než pouze podle vzhledu.
U venkovních aplikací by kupující měli vzít v úvahu vlhkost, srážky, expozici solí, změny teploty a očekávanou dobu provozu. Pro vnitřní aplikace mohou být požadavky méně náročné, i když průmyslové prostředí může stále zahrnovat vlhkost, chemikálie, prach nebo vibrace.
Kde se používá montážní příslušenství?
Montážní příslušenství se používá v celé řadě průmyslových odvětví, protože téměř každá instalace konstrukce nebo zařízení vyžaduje určitou formu mechanického spojení.

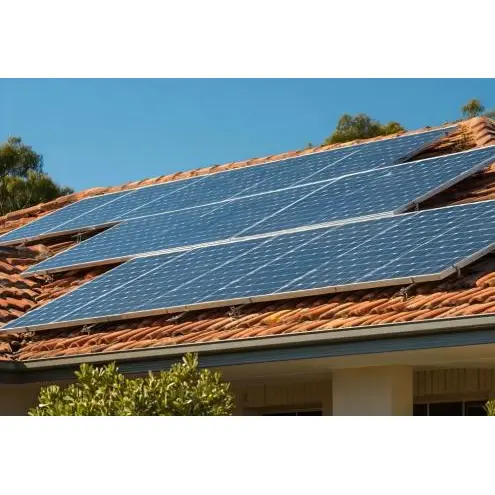

Fotovoltaické montážní systémy
Fotovoltaické instalace používají montážní držáky, svorky, kolejnice, konektory, upevňovací prvky a další komponenty k zajištění solárních modulů a nosných konstrukcí. Různé typy střech, půdní podmínky, úhly sklonu a rozvržení projektu mohou vyžadovat různé konfigurace příslušenství.
U velkých projektů je obzvláště důležitá kompatibilita mezi montážním příslušenstvím a primární ocelovou nebo hliníkovou konstrukcí. Rozměry specifické pro projekt mohou také pomoci zjednodušit instalaci a omezit úpravy na poli.
Obchodní a průmyslová výstavba
Komerční budovy, továrny, sklady a další stavby mohou používat montážní příslušenství pro podpěry zařízení, konstrukční spoje, rámy, servisní systémy a instalační hardware. Komponenty často potřebují vyvážit pevnost, ochranu proti korozi, efektivitu instalace a náklady.
Průmyslová zařízení
Stroje a průmyslová zařízení často vyžadují montážní desky, konzoly, podpěry a upevňovací prvky. V těchto aplikacích mohou konstrukci montáže ovlivnit vibrace, opakovaná údržba, hmotnost zařízení a rozměrová přesnost.
Ocelové konstrukce
Ocelové konstrukce závisí na správně navržených spojovacích prvcích pro přenos sil mezi konstrukčními prvky. Konzoly, desky, spojky a upevňovací prvky musí být kompatibilní s rozměry konstrukce a zamýšlenými podmínkami zatížení.
Připomenutí projektu:Aplikace zahrnující významné konstrukční zatížení by měly být ověřeny podle projektových technických výpočtů, platných norem, místních podmínek a požadavků na instalaci.
Jak si mohou kupující vybrat správné montážní příslušenství?
Výběr montážního příslušenství pouze na základě vzhledu nebo jmenovité velikosti může vést k problémům s montáží a instalací. Spolehlivějším přístupem je vyhodnocení celé aplikace před nákupem.
1. Definujte instalační prostředí
Nejprve určete, zda bude příslušenství používáno uvnitř, venku, na vlhkém místě, v blízkosti pobřeží nebo v průmyslovém prostředí. Podmínky prostředí ovlivňují požadavky na materiál a povrchovou úpravu.
2. Potvrďte Rozměry a Vzory děr
Zkontrolujte celkovou délku, šířku, tloušťku, průměr otvoru, rozteč otvorů, úhel ohybu, rozměry profilu a polohu připojení. Pro komponenty specifické pro projekt jsou obzvláště užitečné technické výkresy.
3. Zvažte požadavky na zatížení
Očekávané zatížení by mělo být uvažováno společně se směrem zatížení a nosnou konstrukcí. Hmotnost, vítr, sníh, vibrace a dynamické síly mohou být relevantní v závislosti na aplikaci.
4. Zkontrolujte kompatibilitu materiálu
Při spojování více kovů by měla být zvážena kompatibilita materiálů, zejména v prostředích, kde vlhkost nebo sůl může zvýšit riziko koroze.
5. Vyhodnoťte účinnost instalace
Předvrtané otvory, standardizované rozměry, kompatibilní spojovací prvky a jasně definované montážní postupy mohou zkrátit dobu instalace a minimalizovat úpravy na místě.
- Aplikační a instalační prostředí
- Rozměry a tolerance součástí
- Materiál a povrchová úprava
- Požadavky na zatížení a připojení
- Kompatibilní spojovací prvky
- Způsob instalace
- Požadavky na balení a přepravu
- Množství projektu a harmonogram dodávek
Jaké instalační faktory ovlivňují montážní výkon?
I dobře vyrobené montážní příslušenství může fungovat špatně, pokud je nainstalováno nesprávně. Při výběru produktu je proto třeba zvážit proces instalace.
Správné zarovnání
Konzoly a desky by měly být vyrovnány podle instalačních výkresů. Nesprávné umístění může způsobit zbytečné napětí nebo ztížit následnou montáž.
Správný výběr spojovacího materiálu
Spojovací prvky by měly odpovídat montážnímu komponentu co do velikosti, typu závitu, materiálu a požadavků na aplikaci. Tam, kde je to specifikováno, je třeba dodržet správný postup utahování.
Stav povrchu
Kontaktní plochy by měly být vhodné pro zvolený způsob montáže. Nečistoty, nadměrné nahromadění povlaku, deformace nebo jiné problémy s povrchem mohou ovlivnit lícování a kvalitu spojení.
Kontrola po instalaci
U větších projektů mohou kontroly instalace pomoci identifikovat uvolněná spojení, rozměrové problémy, poškozené povlaky nebo nesprávně umístěné součásti před uvedením systému do provozu.
Jak může přizpůsobené montážní příslušenství vyřešit problémy specifické pro projekt?
Standardní montážní příslušenství funguje dobře, když rozměry projektu a podmínky instalace odpovídají stávajícím specifikacím. Mnoho komerčních, průmyslových projektů a projektů v oblasti obnovitelné energie však zahrnuje jedinečné střešní konstrukce, terénní podmínky, uspořádání zařízení nebo požadavky na připojení.
V těchto situacích lze přizpůsobené montážní příslušenství navrhnout podle skutečného projektu, spíše než nutit projekt přizpůsobit se nevhodné standardní součásti.
Společné požadavky na přizpůsobení
- Nestandardní rozměry držáku
- Přizpůsobené vzory otvorů
- Speciální úhly ohybu
- Různé tloušťky plechů
- Přizpůsobené montážní délky
- Speciální povrchové úpravy
- Spojovací struktury specifické pro projekt
- Požadavky na OEM nebo soukromé značky
Výrobní proces založený na výkresech může být zvláště užitečný pro B2B kupující. Poskytnutím výkresů, vzorků, materiálových specifikací, požadavků na povrchovou úpravu a množství mohou kupující poskytnout výrobcům informace potřebné k přesnému vyhodnocení projektu.
Pro složité projekty:Dodání technických výkresů nebo jasných vzorových informací ve fázi nabídky může snížit nedorozumění a zefektivnit ověřování rozměrů.
Co by si měli B2B kupující před objednávkou zkontrolovat?
U nákupu na základě projektu je cena produktu pouze jednou částí celkového rozhodnutí o nákupu. Kupující by také měli prověřit výrobní kapacitu, konzistenci, balení, podporu přizpůsobení a koordinaci dodávek.
| Faktor nákupu | Co ověřit | Proč na tom záleží |
|---|---|---|
| Materiál | Třída, tloušťka, zdroj a kompatibilita | Ovlivňuje sílu a výkon služby |
| Rozměry | Výkres, tolerance a pozice otvorů | Zajišťuje kompatibilitu instalace |
| Povrchová úprava | Galvanizace, nátěr nebo jiná specifikovaná povrchová úprava | Pomáhá řešit expozici životního prostředí |
| Výrobní kapacita | Vybavení, kapacita zpracování a kapacita šarže | Podporuje stabilní dodávky pro větší objednávky |
| Kontrola kvality | Kontrolní postupy a ověřování rozměrů | Snižuje rozdíly mezi šaržemi |
| Obal | Ochrana, značení a způsob nakládání | Pomáhá snižovat škody způsobené přepravou |
| Přizpůsobení | Revize výkresů a technická podpora | Užitečné pro nestandardní projekty |
U mezinárodních zakázek by kupující měli před zadáním velké objednávky také potvrdit exportní balení, dokumentaci, přepravní podmínky, dodací lhůtu výroby a komunikační postupy.
Jak společnost Guojian Steel (Tianjin) Co., Ltd. podporuje projekty montážního příslušenství?
Guojian Steel (Tianjin) Co., Ltd.poskytuje montážní a konstrukční řešení na bázi oceli pro fotovoltaické, stavební a další projektové aplikace. Společnost kombinuje výrobu oceli se schopnostmi následného zpracování, což umožňuje vývoj montážních součástí a souvisejících konstrukčních produktů podle požadavků projektu.
Jeho řešení pro montáž fotovoltaických komponent zahrnují produkty vyrobené z vysoce pevných hliníkových slitin a žárově pozinkované oceli. Tyto produkty jsou navrženy pro aplikace, jako jsou rezidenční distribuované fotovoltaické systémy, komerční a průmyslové střechy, pozemní solární elektrárny, komplexní terénní instalace a zámořské fotovoltaické projekty.
Pro specifické požadavky projektu Guojian Steel podporuje přizpůsobení zahrnující rozměry, úhly naklonění, terénní podmínky a strukturální požadavky. Technické výkresy a nosnou dokumentaci lze vypracovat podle projektových informací a příslušných místních podmínek.
Klíčové schopnosti pro nákupčí projektů
- Možnosti výroby oceli a hlubokého zpracování
- Výroba montážních dílů pro fotovoltaiku
- Možnosti žárově pozinkované oceli a hliníkové slitiny
- Přizpůsobené rozměry a konstrukční konfigurace
- Podpora rezidenčních, komerčních, průmyslových a pozemních projektů
- Hromadná dodávka pro zahraniční projekty a distribuční kanály
- Podpora exportu FOB Tianjin Port
Pro zahraniční zákazníky může tato kombinace výroby a projektově orientovaného přizpůsobení zjednodušit získávání zdrojů, když montážní komponenty potřebují odpovídat konkrétnímu konstrukčnímu uspořádání. Společnost také uvádí, že její produkty jsou vyváženy na trhy včetně Latinské Ameriky, Evropy, jihovýchodní Asie, Středního východu a Indie.
Často kladené otázky týkající se montážního příslušenství
Montážní příslušenství se používá k zajištění, připojení, podpoře, vyrovnání nebo zesílení zařízení a konstrukčních součástí. Mezi běžné příklady patří držáky, desky, svorky, konektory, šrouby, matice, podložky a montážní lišty.
Mezi běžné materiály patří uhlíková ocel, galvanizovaná ocel, nerezová ocel a slitiny hliníku. Nejvhodnější materiál závisí na požadavcích na zatížení, expozici prostředí, korozních podmínkách, hmotnosti a specifikacích projektu.
Ano. Montážní příslušenství může být navrženo pro venkovní aplikace, ale materiál a povrchová úprava by měla být zvolena podle místních povětrnostních a korozních podmínek. Pro venkovní systémy se často zvažuje pozinkovaná ocel a vhodné hliníkové nebo nerezové výrobky.
Ano. V závislosti na výrobci lze montážní příslušenství upravit v rozměrech, vzorech otvorů, tloušťkách, úhlech ohybu, materiálech, povrchových úpravách a dalších konstrukčních detailech.
Užitečné informace zahrnují výkresy produktu, rozměry, požadavky na materiál, povrchovou úpravu, odhadované množství, prostředí aplikace, požadavky na balení a místo určení. Fotografie nebo fyzické vzorky mohou také pomoci, když výkresy nejsou k dispozici.
Rozměrové tolerance ovlivňují, zda montážní součásti při montáži správně sedí. Konzistentní rozměry mohou omezit úpravy instalace, úpravy v terénu a problémy s kompatibilitou.
Ano. Montážní komponenty lze dodat pro rezidenční, komerční, průmyslové a pozemní fotovoltaické projekty. Větší projekty obecně vyžadují jasné výkresy, specifikace materiálu, množství, technické požadavky a plánování dodávek.
Kupující mohou snížit problémy s instalací potvrzením výkresů, rozměrů, pozic otvorů, materiálů, povrchové úpravy, specifikací spojovacích prvků, balení a požadavků na kontrolu před zahájením výroby.
Co byste měli zvážit před výběrem montážního příslušenství?
Montážní příslušenství jsou základní spojovací prvky, které ovlivňují stabilitu, životnost, efektivitu instalace a provozuschopnost celého montážního systému. Správné řešení závisí na více než pouhém výběru držáku nebo spojovacího prvku, který fyzicky sedí.
Před nákupem zvažte prostředí instalace, očekávané zatížení, kompatibilitu materiálu, vystavení korozi, rozměry, vzory otvorů, povrchovou úpravu, způsob instalace a množství projektu. U složitých projektů mohou přizpůsobené komponenty založené na výkresech poskytnout praktičtější přizpůsobení než nucení standardních produktů do nestandardních aplikací.
U fotovoltaických systémů, ocelových konstrukcí, komerčních budov, průmyslových zařízení a dalších aplikací může spolupráce s výrobcem, který rozumí jak zpracování materiálu, tak požadavkům na projekt, zefektivnit získávání zdrojů.
Vytvořte montážní řešení kolem vašeho projektu
Ať už potřebujete standardní montážní příslušenství nebo přizpůsobené komponenty pro konkrétní fotovoltaické, průmyslové nebo konstrukční aplikace,Guojian Steel (Tianjin) Co., Ltd. může podporovat projektové požadavky s výrobou oceli, hlubokým zpracováním a přizpůsobenými montážními řešeními.
Podělte se o své výkresy, rozměry, požadavky na materiál, množství nebo podrobnosti o aplikaci a prodiskutujte vhodné řešení. Pokud plánujete nový projekt nebo potřebujete spolehlivý zdroj pro hromadné montáže komponentů,kontaktujte násk zahájení konverzace.
