Solární střešní hák

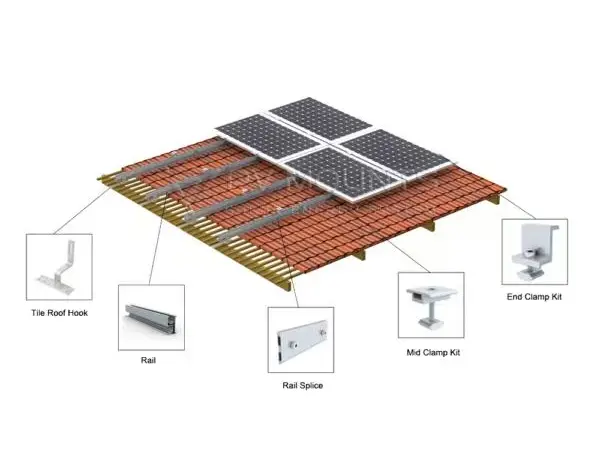

Solární střešní hák poskytnutý výrobcem Guojian lze nainstalovat, aniž by pronikl vodotěsnou vrstvou, čímž se zabrání riziku zatékání střechy u zdroje. V kombinaci s našimi vyhrazenými vodicími kolejnicemi ve tvaru C dosahuje systém lehké a bezpečné a spolehlivé instalace. S naší vlastní výrobní linkou na lisování střešních doplňků a kompletní certifikací „tří systémů“ máme rozsáhlé zkušenosti v distribuovaných střešních fotovoltaických polích a poskytujeme služby pro průmyslové a rezidenční projekty po celé zemi.

Obavy klíčových zákazníků

1. Způsobí to zatékání střechy?

Guojian háčky jsou standardně dodávány se zesílenými EPDM voděodolnými podložkami. Upevňovací body lícují s konstrukční vrstvou střechy a přenášejí zatížení na spodní vaznice nebo dřevěné trámy; dlaždice slouží pouze jako krytina a nenesou žádnou váhu, čímž se eliminuje riziko zatékání skrz prostupové otvory. Polní testy v deštivých pobřežních oblastech a jižních oblastech s prodlouženým obdobím dešťů (slivkový déšť) neprokázaly žádný únik během pěti let.

2. Je kompatibilní s různými typy dlaždic?

Nabízíme několik produktových řad: nastavitelné háky na dlaždice se hodí na různé zakřivené hliněné dlaždice, zatímco barevné ocelové svorky se hodí na trapézové nebo vlnité ocelové střechy. Zakázkové formy mohou být vytvořeny na základě konkrétních typů tašek a sklonů střechy, což eliminuje potřebu broušení nebo řezání na místě.

3. Bude rezivět ve vysoce korozivním prostředí, jako jsou pobřežní nebo průmyslové oblasti?

Standardní pozinkované háky používané ve vnitrozemí mají tendenci zrezivět a zlomit se během 3–5 let. Nabízíme nerezovou ocel 304 pro standardní střechy a nerezovou ocel 316 speciálně pro přímořské nebo solno-alkalické průmyslové oblasti. Naše varianta zinek-hliník-hořčíková uhlíková ocel nabízí vynikající poměr ceny a výkonu, vyznačuje se samoopravným povlakem na řezných hranách a prošla 1000 hodinovým testem solné mlhy, aniž by vykazovala rezavé skvrny.

4. Splňuje normy pro odolnost proti tajfunu a sněhové zátěži?

Tělo háku je vyrobeno ze zesíleného (2,0–3,0 mm) plechu a vytvořeno integrovaným lisováním, které eliminuje slabá místa způsobená spoji. Prošel mechanickými testy pro tlak větru 60 m/s a zatížení sněhem 1 000 N/m². Rozsáhlé instalace v jihovýchodních pobřežních oblastech náchylných k tajfunu a zasněžených severních průmyslových zařízeních nevykázaly žádné případy uvolnění nebo deformace.

Oblasti použití

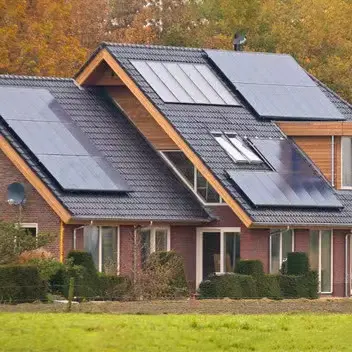

1. Rezidenční střešní PV

Vhodné pro svépomocí postavené venkovské domy a vily s prosklenými střechami nebo střechami z cementových tašek, stejně jako malé obytné fotovoltaické systémy (3–10 kW). Solární střešní hák nepřináší nadměrné zatížení střechy a instalace zachovává původní vzhled tašek, díky čemuž jsou ideální pro projekty modernizace fotovoltaických elektráren v celé vesnici.

2. Průmyslové a komerční ocelové střechy s barevným povlakem

Distribuovaná fotovoltaická řešení pro trapézové a vlnité ocelové střechy v továrnách, logistických skladech a průmyslových parcích. Možnosti zahrnují prostupující háky a nepronikající svorky, které jsou navrženy tak, aby byla zachována integrita původní záruky na hydroizolaci střechy; vhodné pro velké střešní elektrárny v rozsahu od stovek kilowattů do několika megawattů.

3. Specializované scénáře kompozitních střech

Integrace fotovoltaických systémů pro budovy v malebných oblastech s dlaždicemi ve starožitném stylu, přestavbami plochých betonových střech na šikmé a slunečními místnostmi. K zachování původní estetiky budovy se používají zakázkové nízkoprofilové, ultratenké háčky.

Případové studie projektu Real-World

1. Rezidenční fotovoltaický projekt pro celou vesnici v Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Nastavitelné střešní háky z nerezové oceli od Guojian byly použity na všech obytných střechách z glazovaných tašek, speciálně přizpůsobené pro zakřivené hliněné tašky typické pro oblast Lingnan. Během instalace nedošlo k žádnému rozbití dlaždic a tři roky provozu nevykázaly žádné zprávy o netěsnostech nebo korozi; projekt byl propagován jako ukázka architektury integrované do fotovoltaiky na provinční úrovni.

2. 1,2 MW barevně lakovaná ocelová střešní fotovoltaika ve velkém logistickém parku v Jiangsu

Přizpůsobené střešní háky s prodlouženou výškou byly použity pro zakřivené ocelové tovární střechy k rozložení bodového zatížení; návrh prošel místním ověřením zatížení tajfunem. Systém generuje v průměru 1,3 milionu kWh ročně, přičemž hydroizolace střechy zůstává nedotčená a neprosakuje.

3. Projekt hromadného exportu pro rezidenční střešní fotovoltaiku ve Vietnamu

Vlastní solární střešní hák určený pro ploché střechy v jihovýchodní Asii, vyvážený spolu s kompletními montážními profily. Projekt pokrývá přes tisíc obytných střech a je přizpůsoben místnímu vysokoteplotnímu klimatu s vysokými srážkami.

Bezpečnostní opatření při instalaci a používání

1. Požadavky na upevňovací body

Základna háku musí být ukotvena do střešních vaznic (dřevěných nebo ocelových) nebo betonových nosníků. Kotvení pouze do obkladů nebo do povrchové hydroizolační vrstvy je zakázáno, aby se předešlo praskání obkladů nebo oddělování způsobenému dlouhodobým zatížením.

2. Specifikace hydroizolace

Po vrtání odstraňte prach, vstříkněte do otvoru těsnicí materiál odolný proti povětrnostním vlivům a zajistěte sestavu vodotěsným těsněním EPDM. Po přemístění tašek zachovejte původní sklon odvodnění a zajistěte, aby odvodňovací kanály střechy zůstaly volné.

3. Specifikace rozteče a zatížení

Každý FV modul je spárován se 2–4 střešními háky; hustotu háku je nutné zvýšit u sklonu střechy nad 25° nebo v pobřežních oblastech vystavených vysokému zatížení větrem. Instalace musí přísně dodržet námi poskytnuté výkresy rozložení zátěže.

Transakční záruky

1) Zajištění kvalifikace: Kompletní sada certifikací – ISO9001 (Kvalita), ISO14001 (Životní prostředí) a ISO45001 (Ochrana zdraví při práci) – spolu s certifikátem úvěrového podniku třídy 3A a zprávami o kontrole továrního materiálu jsou dodávány se zásilkou, aby byly splněny požadavky na výběrová řízení a nabídky.

2) Zajištění kontroly kvality: Čtyřstupňová kontrola kvality – vstupní testování surovin, CNC děrovací ověřování rozměrů, antikorozní odběr vzorků solné mlhy a testování simulace mechanického zatížení. Každá šarže výrobku je sledovatelná, aby se eliminovaly rozměrové odchylky a vady povlaku.

3) Zajištění dodávky: Smlouvy o dodávkách specifikují jasné dodací termíny, se sankcemi za zpoždění; Je udržováno 10 000 tun zásob standardních specifikací a prioritu výroby dostávají naléhavé projekty.

4) Technická podpora na místě: Inženýři mohou být vysláni, aby poskytli pokyny k instalaci na místě pro velké domácí projekty (na úrovni megawattů); pro zahraniční projekty poskytujeme celoanglickou technickou dokumentaci a vzdálené video instrukce.

5) Dlouhodobá podpora O&M: Pro starší FV elektrárny, které jsou v provozu roky, nabízíme zvýhodněné náhradní háky a hardwarové příslušenství, stejně jako technické pokyny pro údržbu a opravy střešních FV systémů.
