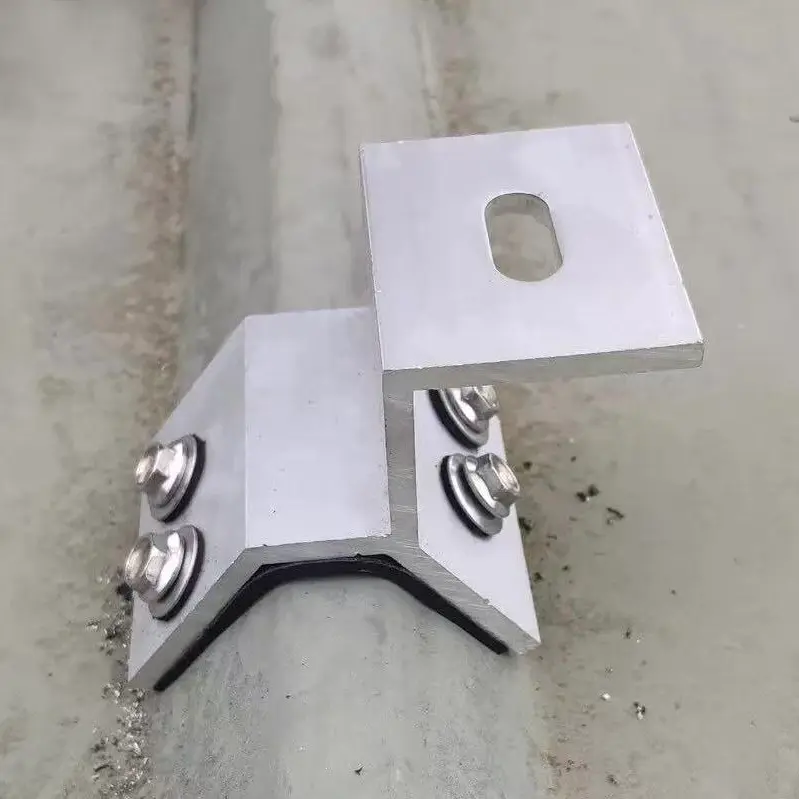

Střešní svorka

Střešní svorky dodávané Guojian Factory jsou vhodné pro různé typy kovových střech, jako jsou skryté pevné (Jiachi) panely, vlnité desky a systémy přeplátovaných švů. V kombinaci s vodicími lištami s drážkou ve tvaru C dodávanými naší továrnou mohou bezpečně upevnit fotovoltaické moduly. Svorky jsou vybaveny integrovanými protiskluzovými zuby a pryžovými nárazníkovými podložkami, které mohou účinně zabránit poškrábání na povrchu barevných ocelových plátů a udržet stabilitu i při silném větru o rychlosti až 60 metrů za sekundu, aniž by klouzaly. S naší nezávisle vlastněnou výrobní linkou na lisování hardwaru nepřetržitě poskytujeme distribuované fotovoltaické projekty pro průmyslová/komerční zařízení a logistické parky, čímž výrazně snižujeme náklady na instalaci rekonstrukcí střech a účinně snižujeme rizika údržby způsobená únikem vody v budoucnu.

Výrobní proces

1. Výběr a testování surovin

Používá primární hliníkové předvalky GB 6005-T5. Příchozí kontroly ověřují pevnost v tahu, mez kluzu a složení slitiny Al-Mg-Si; recyklovaný nebo nečistý hliník je přísně odmítnut. Základní odolnost proti korozi v solné mlze je namátkově kontrolována a nevyhovující materiály jsou okamžitě vráceny.

2. Vysokoteplotní integrované vytlačování

Bloky jsou vytlačovány při konstantní teplotě 520 °C, aby vytvořily tělo svěrky, uchopovací čelisti a základnu šroubu z jednoho kusu. Tato bezešvá konstrukce bez svarů zajišťuje rovnoměrné rozložení zatížení a eliminuje riziko selhání konstrukce v místech svarů.

3. Přesné CNC frézování ozubených zubů

Plně automatizované CNC zařízení frézuje protiskluzovou texturu s diamantovým vzorem na vnitřní uchopovací povrch. Standardizovaná hloubka zubů a rozteč maximalizují tření o střešní panel a zabraňují bočnímu sklouznutí při silném větru.

4. Eloxovaná antikorozní úprava

Extrudované svorky procházejí anodizací, aby se vytvořila hustá 12μm ochranná vrstva oxidu, která těsní proti vzduchu, dešti a solné mlze. Oxidová vrstva se integruje s hliníkem a poskytuje dlouhodobou odolnost proti korozi i na řezných hranách.

5. Integrovaná vyrovnávací podložka

Obsahuje EPDM pryžovou podložku (odolná teplotám od -40°C do 120°C a UV odolná). Tvarovaný pro přesné uchycení na kontaktní plochu svorky, tlumí tlak při instalaci a zabraňuje hliníkové slitině poškrábat lak na barevných ocelových dlaždicích nebo Al-Mg-Mn panelech.

Pokyny k instalaci a použití

1. Ověření profilu před instalací

Před instalací přesně změřte výšku žebra barevné ocelové dlaždice, vzdálenost žeber a šířku švu, abyste vybrali správný model svorky.

2. Standardní utahovací moment

Utáhněte šrouby na standardní moment 20–30 N·m pomocí momentového klíče.

3. Instalační prostředí

Naplánujte instalaci na suché slunečné dny; zajistěte, aby na střešních plochách nebyla stojatá voda, olej a prach.

4. Specifikace rozložení podle zatížení

Zvyšte hustotu montážních bodů u střech se sklonem větším než 20° nebo v pobřežních oblastech vystavených vysokému zatížení větrem.

5. Zákaz neoprávněných úprav součástí

Broušení nebo řezání eloxovaného povrchu svorek z hliníkové slitiny na místě je zakázáno; případné řezné plochy musí být přetřeny antikorozním tmelem.

6. Požadavky na kontrolu po instalaci

Kontroly jsou vyžadovány každých šest měsíců po předání projektu se zaměřením na dotažení šroubů a stav pryžových podložek.

Oblasti použití

1. Velkokapacitní logistická a skladová zařízení

2. Průmyslové parky a výrobní závody

3. Nadstandardní budovy s Al-Mg-Mn krytinou se stojatou drážkou

4. Pobřežní průmyslové parky a zóny chemických závodů

5. FV projekty zámořských plechových střešních krytin

Obavy klíčových zákazníků

1. Musím skladovat více typů střešních svorek, protože různé továrny používají nekompatibilní barevné profily ocelových plechů?

Běžné tržní svorky mají často špatnou profilovou kompatibilitu, což vede k uvolněným úchopům nebo poškrábání povrchu. Nabízíme tři hlavní řady – svorky Jiaochi (470/760/820), svorky Al-Mg-Mn se stojatou drážkou a svorky trapézového plechu – a dokážeme vytvořit vlastní formy na základě konkrétních výšek a roztečí zvlnění, což poskytuje jednotné řešení dodávek pro celý projekt.

2. Jak řešíme rezivění a prokluzování svorek v pobřežních nebo chemických zónách se silnou solnou mlhou?

Standardní pozinkované svorky často reziví a zlomí se do tří let a smíchání hliníku se železem způsobuje elektrochemickou korozi. Naše svorky se vyznačují tělem z hliníkové slitiny 6005-T5 s eloxovaným povrchem a spojovacími prvky z nerezové oceli 304; nevykazují žádné rezavé skvrny po 1000 hodinách testování neutrální solnou mlhou, což zajišťuje stabilní výkon ve vysoce korozivním pobřežním a chemickém prostředí.

3. Uvolní se svorky v oblastech náchylných k tajfunu nebo způsobí oddělení FV pole?

Svorky mají zesílené uchopovací drápy s protiskluzovým zoubkováním pro dokonalé uchycení na zvlnění; Laboratorní testy třetí strany potvrdily odolnost proti tlaku větru až 1,5 kPa. Šrouby, spárované s anti-povolovacími samojistnými maticemi, zůstávají bezpečné navzdory tepelné roztažnosti a smršťování a systém byl úspěšně nasazen v mnoha pobřežních projektech náchylných k tajfunu, aniž by došlo k uklouznutí.
