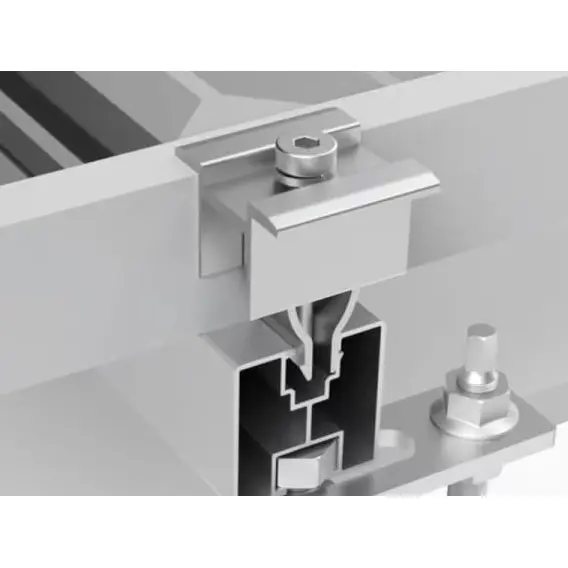

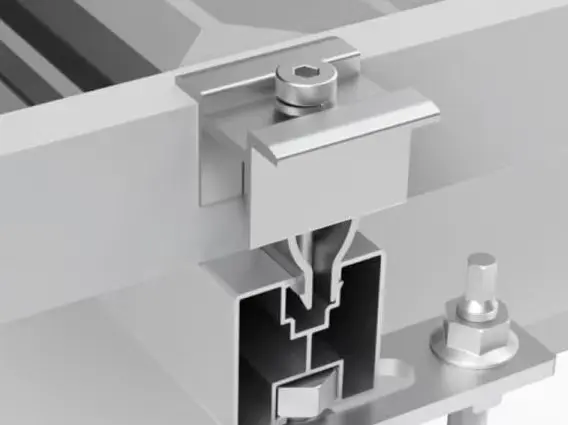

Solární montáž lisovací tvarovka

Solární montážní lisovací fitinky dodávané společností Guojian jsou vhodné pro fotovoltaické rámy v rozsahu od 30 mm do 55 mm a jsou dokonale kompatibilní s ocelovými vodícími lištami typu C, Z, U a zinek-hliník-hořčík vyrobenými v naší továrně. Povrch je upraven eloxováním, nabízí vynikající odolnost proti korozi a je vhodný pro různé aplikační scénáře, jako jsou pozemní elektrárny, distribuované střešní systémy a doplňkové zemědělské fotovoltaické projekty.

Hlavní výhody produktu

1. Integrované řešení OEM se specifikacemi dokonale přizpůsobenými komponentám

2. Jednodílná extrudovaná konstrukce z hliníkové slitiny 6005-T5 pro vysokou strukturální pevnost

3. Tlumící podložky EPDM odolné vůči povětrnostním vlivům pro ochranu rámů modulů

4. Široký rozsah upínání kompatibilní se všemi typy FV modulů

5. Eloxovaný povrch pro dlouhodobou odolnost proti korozi a venkovní odolnost

6. Obsahuje 304 nerezové spojovací prvky proti uvolnění, aby se zabránilo korozi a zadření

7. Hromadně vyráběné na automatizovaných linkách zajišťující stabilní dodávky pro velké projekty

Aplikační scénáře

1. Pozemní FVE v užitkovém měřítku

Velké fotovoltaické základny třídy megawattů v rovinách, horských oblastech nebo pouštích; spárováno s žárově zinkovanými nebo Zn-Al-Mg potaženými C-kanálovými kolejnicemi; používá střední svorky a koncové svorky pro bezpečnou montáž pole s vynikající odolností proti větru, sněhu a zatížení.

2. Komerční a průmyslové (C&I) střešní fotovoltaické panely

Solární montážní lisovací tvarovka se promítá na barevné ocelové tašky nebo ploché betonové střechy; lehké hliníkové svorky snižují celkové zatížení střechy; kompatibilní s různými rozloženími polí; snadná instalace bez ohrožení hydroizolace střechy.

3. Ekologické doplňkové FV projekty

Agrovoltaické, rybářské, pastevecké a solné fotovoltaické stanice; Zn-Al-Mg kolejnice spárované s korozivzdornými hliníkovými svorkami odolávají slané a alkalické půdě a prostředí s vysokou vlhkostí (např. nad rybníky).

4. FV přístřešky pro auta a chytré skleníky

FV přístřešky pro auta a zemědělské FV skleníky s ocelovou konstrukcí; kompatibilní s držáky s nastavitelným sklonem a sledováním; flexibilní použití dlouhých a krátkých svorek pro úpravu rozteče modulů.

5. Zámořské fotovoltaické projekty

Rezidenční a C&I PV projekty v jihovýchodní Asii, Evropě a Africe; k dispozici anglické instalační manuály; specifikace odolnosti proti korozi vhodné pro deštivé nebo přímořské klima; kompletní sady montážního systému dostupné pro export.

Pokyny k instalaci a použití

1. Přísné dodržování specifikací točivého momentu

Kroutící moment < 18 N·m: Nedostatečná upínací síla; moduly mohou při silném větru klouzat nebo generovat hluk. Točivý moment > 25 N·m: Nadměrný tlak deformuje rám modulu, což způsobuje mikrotrhliny ve skle a následné snížení výkonu.

2. Nevynechejte tlumicí podložky EPDM

Přímý kontakt kov na kov bez podložky poškrábe eloxovaný rám a způsobuje elektrochemickou korozi; dlouhodobé vsakování dešťové vody vede k rezivění a poškození rámu.

3. Nemíchejte spojovací prvky z různých materiálů

Hliníkové svorky nesmí být spárovány se šrouby z uhlíkové oceli; kontakt mezi hliníkem a železem v přítomnosti dešťové vody způsobuje elektrochemickou korozi, která krátkodobě vede k zadření nebo zlomení spojovacích prvků.

4. Neřežte ani nebruste upínací těla na místě

Broušení poškozuje antikorozní eloxovanou vrstvu, což způsobuje rychlé rezivění řezných hran; jsou-li potřeba úpravy velikosti, vyžádejte si nestandardní díly vyrobené na zakázku z výroby předem.

5. Kompatibilita tloušťky rámu modulu

Striktně se vyvarujte použití svorek s úzkým úchopem na příliš tlustých rámech; to vytváří mezeru mezi svorkou a rámem, koncentruje napětí a pravděpodobně rozdrtí modul.

6. Instalace za nízké teploty nebo za vlhkého počasí

Instalace se nedoporučuje Solární montáž Lisovací tvarovka, když jsou teploty pod 0°C; nízké teploty vytvrzují EPDM podložku, snižují tlumicí výkon a riskují poškození rámu modulu. Před instalací po dešti se ujistěte, že jsou střešní tašky a montážní lišty suché.

7. Kontrola a údržba po instalaci

Provádějte rutinní kontroly každých šest měsíců; každé tři měsíce znovu kontrolovat pobřežní nebo rybářsko-solární projekty. Proveďte komplexní kontroly těsnosti šroubů a stárnutí podložky po tajfunech nebo silných sněhových bouřích.

8. Požadavky na skladování a ochranu

Neinstalované svorky skladujte v suchém skladu v uzavřených krabicích odolných proti vlhkosti; nevystavujte se přímému slunečnímu záření nebo dešti, abyste zabránili předčasnému stárnutí a selhání pryžových podložek.
