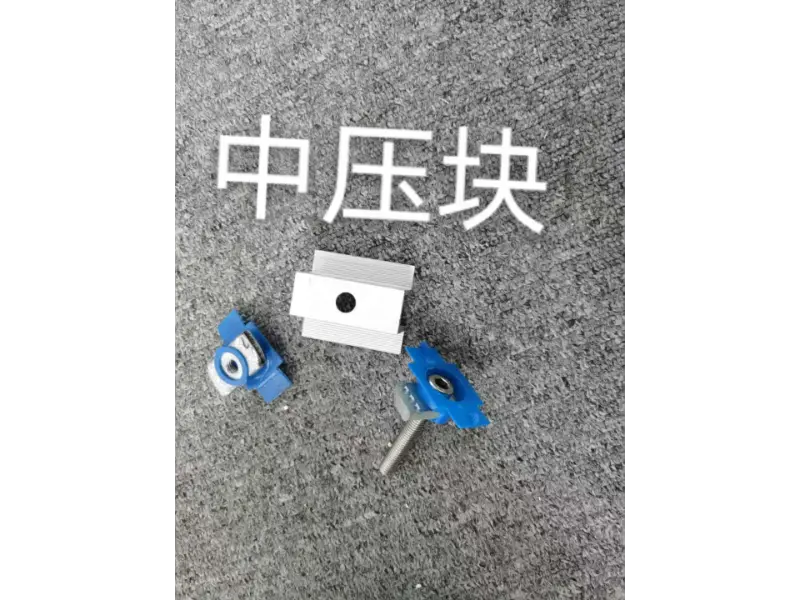

Mezisvorka z hliníkové slitiny

Mezilehlá svorka z hliníkové slitiny (fotovoltaická střední svorka) je specializovaná součást určená k zajištění fotovoltaických (PV) modulů. Je umístěn mezi dvěma sousedními FV panely a zajišťuje moduly na montážních lištách, omezuje horizontální posun a zvyšuje odolnost proti větru a seismickou odolnost celého pole. Dodává se s upevňovacími prvky z nerezové oceli 304 a volitelnou protiskluzovou pryžovou podložkou EPDM, která chrání rámy modulů před poškozením. Konstrukce obsahuje odvodňovací a vzduchové kanály, aby se minimalizovalo hromadění prachu, vody a sněhu. Tyto svorky jsou široce používány v komerčních a průmyslových střešních instalacích, rezidenčních fotovoltaických systémech a pozemních solárních elektrárnách v užitkovém měřítku. Rozměry lze přizpůsobit na základě tloušťky modulu a specifických požadavků na zatížení projektu.

Základní funkce

1. Mezilehlé upnutí a zajištění:

Mezilehlá svorka z hliníkové slitiny, která se instaluje mezi dva sousední fotovoltaické moduly, pevně zafixuje moduly na montážních lištách. Omezuje horizontální i vertikální posunutí a zajišťuje, že moduly zůstanou úhledně vyrovnané a budou vystaveny stabilním, rovnoměrným silám; slouží jako primární spojovací prvek pro zabezpečení celého pole.

2. Větru a seismické odolnosti:

Díky vícebodovému upínání zařízení omezuje pohyb modulu a oscilaci během silného větru nebo seismických jevů. Tím se zabrání posunutí modulů z kolejnic nebo vibracím při extrémním zatížení, čímž se zlepší celková stabilita pole v drsných povětrnostních podmínkách.

3. Protiskluzové a proti uvolnění:

Vnitřní protiskluzové ozubení v kombinaci s pryžovou podložkou EPDM zvyšuje tření mezi svorkou a rámem modulu. To zabraňuje posunutí nebo uvolnění modulů a zároveň tlumí upínací napětí a chrání rámy modulů před rozdrcením nebo poškozením.

4. Načíst přenos:

Svorka rovnoměrně přenáší hmotnost modulů – spolu se zatížením větrem a sněhem – na montážní lišty, nosné sloupy a základovou konstrukci. Tím se rozloží napětí a zabrání se lokálnímu přetížení, které by jinak mohlo vést ke strukturální deformaci nebo poškození FV modulů.

5. Odvodnění a proudění vzduchu:

Struktura mezisvorky z hliníkové slitiny obsahuje integrované odvodňovací a vzduchové kanály. Ty usnadňují účinný odtok dešťové vody a kondenzace, snižují hromadění prachu, vody a sněhu v upínacích bodech a zároveň minimalizují rizika zastínění a nadměrného zatížení modulů.

6. Kompatibilita a všestrannost:

Kompatibilní se standardními tloušťkami solárních modulů (např. 30 mm, 35 mm, 40 mm) a přizpůsobitelné pro nestandardní rozměry. Navržený pro práci s různými rámovými konstrukcemi a moduly od různých výrobců, jediný dodavatelský systém může splnit požadavky různých projektů.

Technické specifikace

Položka	Specifikace
Základní slitina třídy	Hliníková slitina 6005-T5 / 6063-T5 (volitelné)
Povrchová úprava	Stříbrná anodizace, tloušťka filmu ≥10μm
Tloušťka anodického filmu	≥10μm, zesílené přizpůsobení dostupné pro pobřežní prostředí a prostředí s vysokým obsahem soli
Kompatibilní tloušťka modulu	30 mm, 35 mm, 40 mm (přizpůsobitelné)
Standardní délka	40/50/60/80 mm (na vyžádání nařezáno na míru)
Typ struktury	Modulární střední upínací struktura s protiskluzovým profilem zubů na vnitřní straně
Podpůrné spojovací prvky	T-šrouby a matice z nerezové oceli 304
Volitelné příslušenství	Protiskluzové pryžové těsnění EPDM
Odolnost proti zatížení větrem	Až 60 m/s (překontrolováno na projekt)
Sněhové zatížení	1,4 kN/m² (počítáno na projekt)
Aplikační scénáře	Komerční a průmyslové střechy, rezidenční FV, pozemní centrální FV elektrárny
Platné normy	K dispozici jsou certifikace GB/T 5237, CE, ISO9001

Balicí a logistické služby

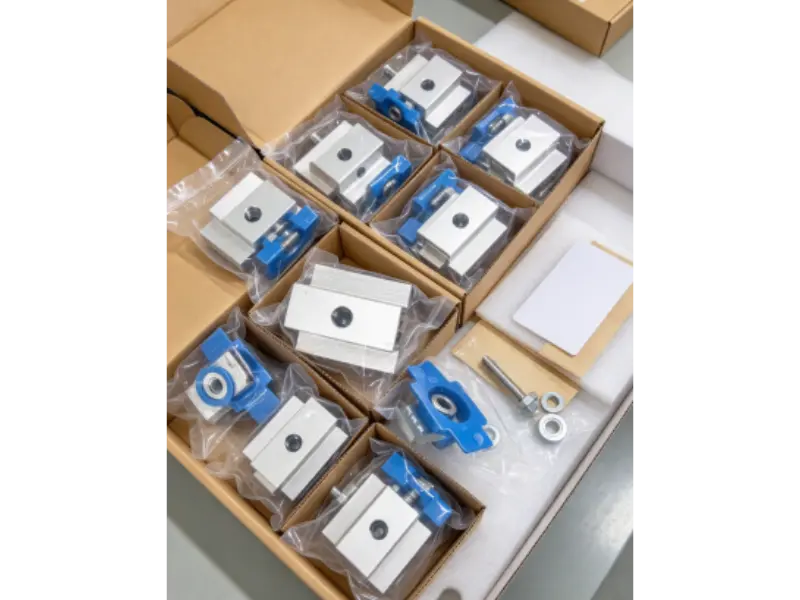

1. Individuální balení:

Každá mezisvorka z hliníkové slitiny je balena samostatně, aby se zabránilo tření nebo nárazu, chrání eloxovaný povrch a zajišťuje, že během přepravy nedojde k poškrábání nebo poškození povlaku.

2. Vymazat označení:

Položky jsou tříděny podle modelu a specifikace, včetně jasných štítků a balicích seznamů, které usnadňují rychlé kontroly zásob na místě a organizované skladování.

3. Ověření množství:

Každá zásilka prochází důkladným sčítáním a ověřováním modelů a šarží, aby se zajistilo, že skutečné položky – pokud jde o množství a specifikace – dokonale odpovídají balicímu listu, čímž se zabrání nedostatku nebo opomenutí.

4. Vyztužený vnější obal:

Zboží je baleno v pevných standardních kartonech nebo dřevěných bednách, vybavených vnitřními tlumícími materiály a zesílenými chrániči rohů, aby se zabránilo deformaci při nárazech během přepravy.

5. Ochrana proti vlhkosti:

Sušidla jsou součástí balení, aby zajistily suché prostředí během námořní nebo pozemní přepravy, zabraňovaly poškození eloxovaného povlaku způsobenému vlhkostí a zajistily, že komponenty jsou připraveny k okamžité instalaci po příjezdu.

6. Podpora logistiky:

Flexibilní možnosti doručení zahrnují fázové zásilky. Pro mezinárodní objednávky poskytujeme komplexní balicí listy a celní dokumentaci, abychom zajistili hladké odbavení vývozu; pro tuzemské zakázky nabízíme celovozovou dodávku přímo na místo v souladu s harmonogramem výstavby.

Proces instalace

1. Instruktáž před instalací:

Zajišťujeme instalační plány a technickou dokumentaci s nastíněním klíčových bodů instalace, požadavky na utažení a základními opatřeními, podpořenou představební technickou instruktáží.

2. Umístění a rozvržení:

Na základě konstrukčních plánů je určeno rozmístění solárních modulů a montážních lišt a jsou označeny instalační body pro střední svorky, aby byla zajištěna konzistentní vzdálenost a vyrovnání.

3. Umístění modulu:

Solární moduly jsou umístěny na montážní lišty; vzdálenost a vyrovnání mezi sousedními moduly jsou upraveny tak, aby rámy modulů dokonale zapadly do drážek středních svorek.

4. Instalace a utažení:

Namontujte mezisvorky z hliníkové slitiny a utáhněte T-šrouby na předepsaný moment. Ujistěte se, že utahovací síla je dobře řízena – vyhněte se nadměrné síle, která by mohla poškodit rámy modulů, a zajistěte, aby nebyly příliš volné, což by mohlo vést k nestabilitě.

5. Protiskluzová kontrola:

Ověřte, že pryžové podložky EPDM a protiskluzové vroubkování jsou správně umístěny. Zkontrolujte každý upínací bod, abyste se ujistili, že moduly jsou bezpečné a nekloužou nebo se neuvolňují.

6. Závěrečná kontrola a převzetí:

Zkontrolujte celé pole, abyste se ujistili, že jsou všechny součásti řádně utaženy a vyrovnány. Ověřte mezery mezi moduly a jejich celkové zarovnání. Jakmile budou potvrzeny požadavky na nosnost a instalace projde kontrolou, může být projekt předán.

FAQ

Q1: Jaká mezera by měla být ponechána mezi rámy dvou sousedních modulů při použití střední svorky?

Odpověď: U standardních projektů postačí dilatační mezera 5–8 mm pro přizpůsobení tepelné roztažnosti a smršťování. Při zadávání objednávky můžeme také doporučit vhodné specifikace na základě vašich projektových výkresů.

Q2: Jaký je správný utahovací moment pro střední svorky a poškodí rámy modulů?

A: Utáhněte T-šrouby podle standardních specifikací utahovacího momentu. S pryžovou podložkou EPDM, která funguje jako nárazník, správné utažení nepoškodí rámy modulů. Nadměrný krouticí moment však může rozdrtit hliníkové rámy, proto je třeba se vyvarovat nadměrného utahování.

Q3: Zaseknou se šrouby použité se středními svorkami při dlouhodobém venkovním použití, což znesnadní jejich pozdější odstranění?

Odpověď: Standardně dodáváme spojovací materiál z nerezové oceli 304, který nabízí dobrou odolnost proti zadření. Pro dlouhodobé venkovní projekty lze také zvolit šrouby s povlakem proti zadření, aby se usnadnilo jejich vyjmutí při budoucí údržbě nebo výměně modulu.

Q4: Mohou být středové svorky znovu použity, pokud jsou vroubkování (zuby) opotřebované?

Odpověď: Mohou být znovu použity, pokud vroubkování není výrazně opotřebené a profil zůstává nedeformovaný. Jsou-li ozubení silně opotřebená, bude snížena protiskluznost; proto je nedoporučujeme používat pro nové fotovoltaické projekty.

Q5: Lze na stejném střešním projektu smíchat středové svorky různých specifikací tloušťky?

Odpověď: Míchání různých specifikací se nedoporučuje. Použití mezilehlých svorek různých tlouštěk může vést k nerovnoměrnému zatížení modulů, což může způsobit lokalizované koncentrace napětí a zvýšit riziko mikrotrhlin; proto je nejlepší standardizovat specifikace.

Q6: Jaké konkrétní úvahy je třeba mít na paměti při výběru mezisvorek pro velkoformátové moduly s dvojitým sklem?

Odpověď: Vzhledem k větší vlastní hmotnosti velkoformátových modulů s dvojitým sklem je vhodné upřednostnit použití silnějších mezisvorek z hliníkové slitiny. Dále ověřte výšku rámu modulu, potvrďte efektivní délku upínacího kontaktu a v případě potřeby zvyšte počet upínacích bodů.
