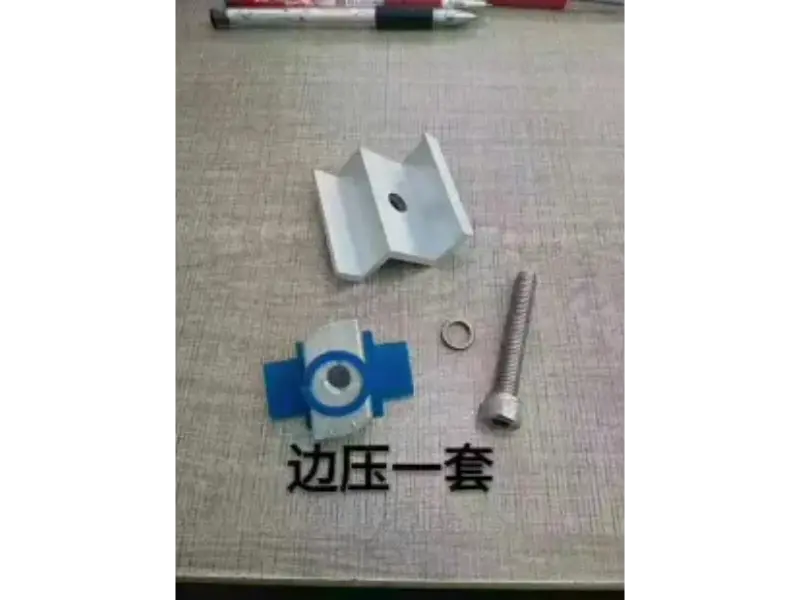

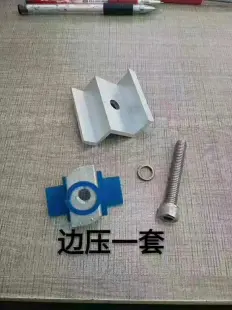

Bloky pro upínání okrajů z hliníkové slitiny jsou instalovány na vnějších okrajích prvního a posledního solárního modulu ve fotovoltaickém (PV) poli. Upevňují moduly k montážním kolejnicím, omezují posunutí koncových bodů a poskytují odolnost proti vnějším silám, jako je silný vítr a zatížení sněhem. Spolu se středními svorkami tvoří kompletní modulový upínací systém. Každá jednotka je dodávána s 304 T-šrouby a maticemi z nerezové oceli a volitelnou protiskluzovou pryžovou podložkou EPDM, která chrání hliníkový rám modulu před promáčknutím nebo sklouznutím. Konstrukční řešení usnadňuje odvodnění a odtok a pomáhá minimalizovat hromadění prachu a sněhu. Tyto svorky jsou vhodné pro moduly s jedním sklem i moduly s dvojitým sklem, použitelné v obytných, komerčních, průmyslových a užitkových pozemních FV elektrárnách; mohou být také přizpůsobeny na základě konkrétní tloušťky modulu.
Tyto upínací bloky z hliníkové slitiny, vyrobené z hliníkové slitiny 6005-T5 nebo 6063-T5, nabízejí vynikající poměr pevnosti a hmotnosti. Jsou vysoce tuhé a odolné vůči deformaci při dlouhodobém zatížení, čímž snižují celkovou hmotnost FV pole – a tím snižují zatížení střech a nosných konstrukcí – a zároveň zjednodušují manipulaci a instalaci.
Díky eloxované povrchové úpravě s tloušťkou vrstvy oxidu ≥10μm zůstávají tyto svorky stabilní i v pobřežních, solných nebo vlhkých prostředích. Díky komplexnímu internímu antikoroznímu procesu jsou dodávány s 25letou zárukou proti korozi, která snižuje dlouhodobé provozní náklady a náklady na údržbu spojené s výměnou součástí nebo sanací rzi.
Vnitřní povrch je opatřen protiskluzovými vroubky, které v kombinaci s pryžovou podložkou EPDM zvyšují tření, aby se zabránilo sklouznutí modulu. Tato konstrukce také chrání rám modulu, zabraňuje promáčknutí nebo poškození hliníkového rámu a skla a zajišťuje dlouhodobý a bezpečný provoz modulů.
Modulární konstrukce eliminuje potřebu složitého zpracování na místě. Instalaci může provádět jedna osoba, což snižuje náročnost práce ve výškách, výrazně zkracuje dobu výstavby a pomáhá majitelům ušetřit na práci a náklady na dobu trvání projektu. 5. Široká přizpůsobivost:
Kompatibilní s běžnými solárními moduly o tloušťce 30/35/40 mm, s podporou nestandardních, přizpůsobených rozměrů. Jediný zásobovací systém, navržený tak, aby vyhovoval různým rámovým konstrukcím a modulům od různých výrobců, může splnit požadavky na profily pro širokou škálu projektů.
Bloky pro upínání hran z hliníkové slitiny jsou navrženy tak, aby splňovaly požadavky na strukturální zatížení v oblastech náchylných k silnému větru a silnému sněžení. Při použití ve spojení se středními svorkami zajišťují celkovou stabilitu solárního pole. Protože svorky a montážní lišty jsou dodávány stejným výrobcem, nabízejí vysoký stupeň přesnosti a minimalizují problémy, jako je špatné usazení nebo prokluzování během montáže na místě.
Používají se pouze primární hliníkové předvalky; recyklovaný nebo šrot hliníku je přísně zakázán. Vstupní suroviny procházejí namátkovými kontrolami kvality, aby se odstranily nestandardní základní materiály u zdroje, což zajišťuje konzistentní mechanické vlastnosti a dlouhodobou odolnost proti korozi.
Přísné kontroly jsou prováděny v průběhu extruze, obrábění a povrchové úpravy. Rozměrové tolerance jsou přísně kontrolovány a před zahájením sériové výroby se pro kritické rozměry provádějí kontroly „prvního artiklu“, což zajišťuje konzistentní lícování a zajišťování u každé šarže svorek.
Výrobky procházejí namátkovým testováním vzhledu, tloušťky oxidového filmu, tvrdosti a vytahovací kapacity. Mohou být poskytnuty zkušební zprávy, aby bylo zajištěno, že všechny ukazatele výkonnosti splňují kritéria přijatelnosti projektu.

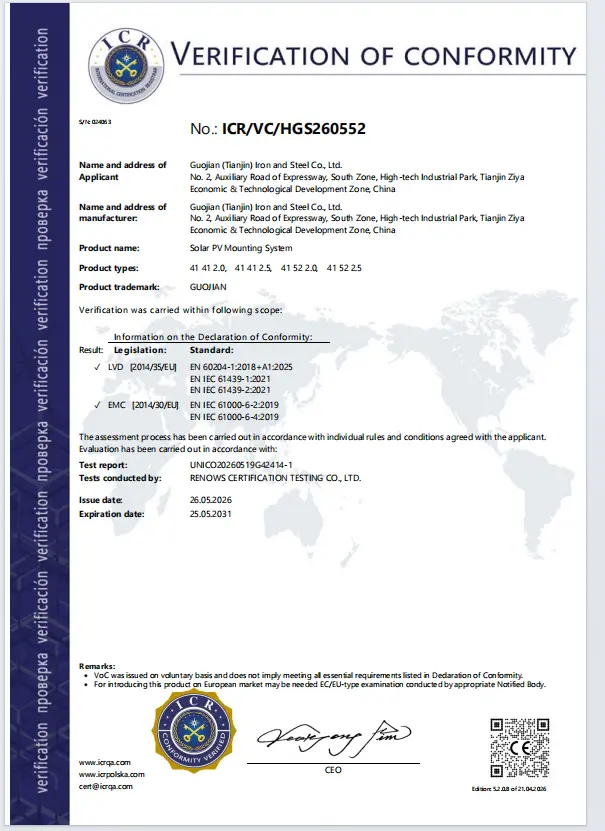

Bloky pro upínání okrajů z hliníkové slitiny mají certifikaci ISO9001 a CE. Ke každé zásilce jsou dodávány materiálové certifikáty a záruční dokumentace splňující požadavky pro tuzemská výběrová řízení i inspekci a celní odbavení u zámořských projektů.
Komponenty jsou jednotlivě baleny a umístěny do vyztužených vnějších kartonů, aby se zabránilo poškození nebo deformaci během námořní nebo pozemní přepravy, čímž se snižuje riziko, že zboží dorazí v nepoužitelném stavu.
Poprodejní servis
Poskytujeme bezplatnou pomoc s výběrem produktu, plánováním instalace a nosnými technickými konzultacemi, včetně revize projektových plánů. Před nákupem vám můžeme pomoci určit vhodné specifikace na základě požadavků projektu na zatížení větrem/sněhem a tloušťky modulu; ve fázi instalace nabízíme komplexní pokyny k instalaci.
Za normálních podmínek venkovního použití se na bloky pro upínání hran z hliníkové slitiny vztahuje 25letá záruka proti korozi a na spojovací prvky z nerezové oceli 10letá záruka na vady materiálu a zpracování.
Pro problémy s kvalitou vyplývající z výrobních vad nabízíme výměny, výměny nebo sjednanou náhradu. Poskytujeme rychlou reakci po ověření prostřednictvím fotografií, abychom zajistili, že harmonogramy projektů nebudou zdržovány problémy se součástmi.
Výroba je naplánována podle harmonogramu projektu s podporou postupných dodávek. U exportních objednávek poskytujeme dokumentaci k balení a celnímu odbavení a podporujeme různé obchodní podmínky, čímž zajišťujeme včasnou přepravu pro domácí i mezinárodní objednávky.
Poskytujeme rychlou koordinaci technických problémů a nabízíme vzdálené vedení pro instalaci a uvedení do provozu na místě. Otázky týkající se rozměrů nebo uložení během instalace jsou okamžitě zodpovězeny online. Po dodání provádíme pravidelná sledování, abychom monitorovali výkon produktů na místě a shromažďovali zpětnou vazbu pro optimalizaci výběru produktů v budoucích projektech.
A: Nejsou zaměnitelné. Mezi moduly jsou instalovány středové svorky pro zajištění dvou sousedních panelů současně, zatímco bloky pro uchycení okrajů z hliníkové slitiny jsou instalovány na koncích pole, aby zajistily vnější okraj modulu; obojí je nutné k úplnému zabezpečení pole.
Odpověď: Svorky mají vnitřní drážky navržené pro specifické tloušťky modulu; jednoduše přizpůsobte svorku skutečné tloušťce modulu. Jsou vybaveny pryžovými podložkami EPDM, které tlumí a chrání rám modulu. Správné utažení nepoškodí skleněný nebo hliníkový rám, i když se nedoporučuje používat nadměrnou sílu přesahující specifikaci utahovacího momentu.
Odpověď: Ano, koncové svorky z hliníkové slitiny lze zakoupit jednotlivě. Středové objímky a spojovací prvky lze objednat také samostatně a přijímáme objednávky všech velikostí, od malých až po velké série.
Odpověď: Ano, jsou kompatibilní s moduly s jednoduchým i dvojitým sklem. Jednoduše při zadávání objednávky uveďte konstrukci rámu a tloušťku vašich modulů a my vám dodáme vhodné konfigurace drážek a pryžových těsnění.
Odpověď: Naše okrajové svorky z hliníkové slitiny mají eloxovaný povlak o tloušťce ≥10μm, který zajišťuje stabilní odolnost vůči slané mlze – ideální pro vlhké pobřežní prostředí. Dodávají se také s 25letou zárukou proti korozi. Pro extrémně korozivní průmyslové zóny můžeme zhodnotit možnosti silnějšího eloxovaného nátěru.
Odpověď: Pro standardní specifikace jsou položky obecně skladem a expedujeme je do 7–10 pracovních dnů. Pro nestandardní, přizpůsobené velikosti nebo specifické tloušťky je dodací lhůta přibližně 15–25 pracovních dnů; před odesláním objednávky vám potvrdíme přesný čas.
