Ocelová konstrukce Space Frame pro velké prostory

Toto řešení Space Frame Steel Structure for Large Venues řeší problémy spojené s podporou střech s dlouhým rozpětím a vytvářením otevřených prostor bez sloupů ve velkých kulturních, sportovních a výstavních budovách, čímž účinně překonává omezení rozpětí a dlouhé doby výstavby na místě spojené s tradičními konstrukčními systémy. Nabízíme přísné kontroly surovin a přesné CNC obrábění pro členy a kulové uzly se schopností optimalizovat konstrukční návrhy na základě projektových plánů. Zpracováváme velkoobjemové zakázky pro velké projekty, zajišťujeme strukturální stabilitu a seismickou odolnost prostřednictvím detekce defektů v továrně, čímž zaručujeme bezpečnost a dokončení podle plánu.

Podrobnosti

Strukturální konfigurace produktu a technické normy

Konstrukční systém: Využívá nosný systém prostorové mřížky – včetně jednovrstvých, dvou a třívrstvých kompozitních prostorových rámů – přizpůsobených podlahové ploše místa konání, požadavkům na zatížení a podmínkám větru/sněhu, díky čemuž je kompatibilní s různými návrhy velkých veřejných budov.

Materiálové standardy: Přísně využívá ocelové trubky technické kvality Q235B a Q355B a vysokopevnostní kulové uzly. Všechny suroviny splňují kontrolní normy pro veřejné stavební projekty; nestandardní profily jsou přísně vyloučeny, čímž je zajištěna plná shoda s postupy ověřování materiálu a akceptace dozorem.

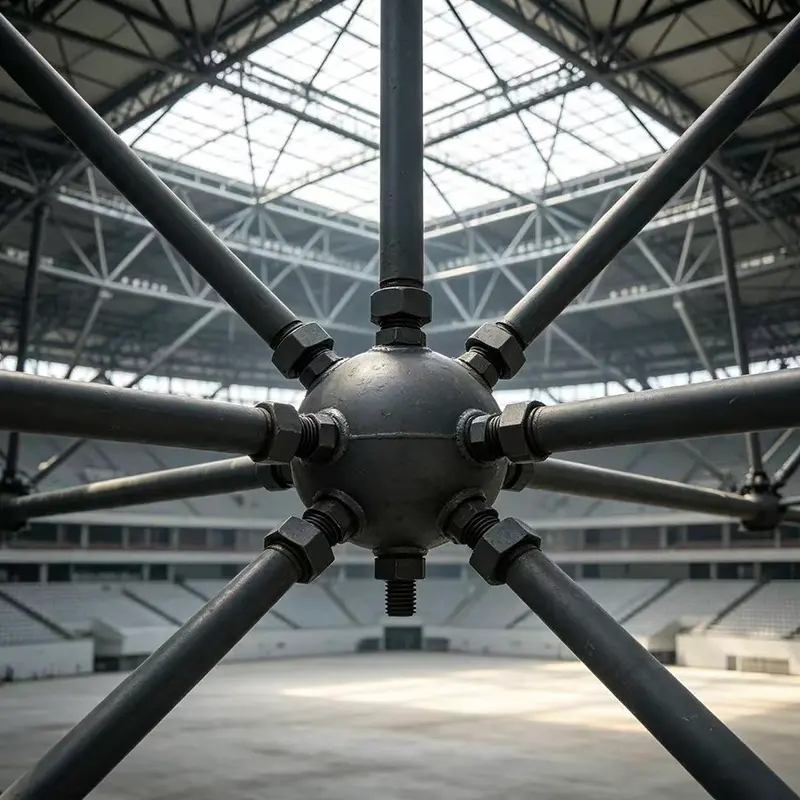

Technologie připojení: Obsahuje dva základní procesy – vysoce přesné šroubované upevnění kulových uzlů a bezproblémové svařované kulové uzly. Ty zajišťují těsné propojení uzlů a rovnoměrné rozložení zatížení bez strukturálních slabých míst, což má za následek celkovou stabilitu, která splňuje bezpečnostní předpisy pro velké prostory s vysokou obsazeností.

Ochranný systém: Zahrnuje specializované ochranné úpravy pro veřejné budovy, včetně průmyslového otryskání pro odstranění rzi, trvanlivé antikorozní základní a vrchní nátěry, protipožární nátěry splňující standardy požární bezpečnosti a žárové zinkování pro trvalou prevenci proti korozi. Tato opatření zajišťují výkon ve složitých podmínkách, včetně vnitřních, venkovních, exponovaných prostředí a prostředí s vysokým tlakem větru.

Specifikace projektu: Schopnost postavit haly s ultra dlouhými rozpony v rozmezí od 30 m do 120 m bez mezilehlých sloupových podpěr, dokonale splňující přísné požadavky na velkoplošné, širokorozponové a vysoce světlé stavby.

Konstrukční metody: Podporuje různá konstrukční schémata – jako je hromadná montáž ve velkých nadmořských výškách, pozemní montáž následovaná integrálním zvedáním, sekčním zvedáním a segmentovým spojováním – přizpůsobená různým podmínkám na místě, včetně prostorových omezení, napjatých harmonogramů a operací ve velkých nadmořských výškách.

Základní charakteristiky Space Frame Structure Engineering

Bezpečnostní standardy pro veřejné prostory: Ocelová konstrukce prostorového rámu pro velké prostory je plně v souladu se stavebními specifikacemi pro velké veřejné prostory. Procházejí profesionální statickou analýzou a simulacemi na seismickou odolnost a odolnost proti větru. Konstrukce se vyznačuje vysokou redundancí a silnou odolností vůči náhlým zatížením, splňuje přísné bezpečnostní požadavky na místa s vysokou obsazeností, jako jsou stadiony a výstavní centra, a snadno prochází úředními kontrolami dokončení.

Eliminace rizik lokálního kolapsu: Na rozdíl od tradičních vazníků nebo podpůrných systémů, které se spoléhají na jednobodové nebo jednořadé nesení, prostorový rám funguje jako integrovaná, spolupracující síťová struktura. Zatížení je rozptýleno do všech směrů, což zajišťuje, že lokalizované napětí neohrozí celkovou stabilitu konstrukce, čímž se výrazně zvýší životnost a bezpečnostní faktor velkorozponových střech.

Celkové náklady na projekt: Při splnění vysokých požadavků na nosnost konstrukce optimalizuje využití materiálu; vlastní hmotnost konstrukce je mnohem nižší než u tradičních ocelových střešních krytin. To účinně snižuje zatížení hlavní konstrukce budovy a náklady na stavbu základů, což vede k podstatným úsporám rozpočtu na stavební inženýrství u rozsáhlých projektů.

Modulární standardizace: Všechny prvky a kulové uzly jsou hromadně vyráběny v továrnách s přesnými, jednotnými rozměry, úhly a umístěním otvorů. Není nutné žádné řezání nebo úpravy na místě, což zajišťuje vysoký stupeň přesnosti montáže. To minimalizuje problémy s přepracováním a opravami a splňuje vysoké stavební standardy požadované pro klíčové projekty.

Vyvážení užitku a estetiky: Vhodné pro různé ikonické tvary míst – včetně plochých, zakřivených, klenutých a složitých ploch volného tvaru. Střecha nabízí vynikající rovinnost a lze ji bez problémů integrovat s různými střešními materiály, jako jsou panely pro denní osvětlení, plechy ze slitiny hliníku, hořčíku a manganu a ocelové plechy s barevným povlakem, což odpovídá moderní architektonické estetice.

Použitelné scénáře projektu

Tovární inženýrství a podpůrné schopnosti

Specializace na výrobu prostorových rámových konstrukcí pro veřejné projekty: Guojian Steel se zaměřuje výhradně na specializované konstrukce prostorových rámů pro velkoplošná místa spíše než na obecné, jednoduché ocelové konstrukce. Jsme hluboce obeznámeni s přejímacími postupy, specifikacemi výkresů a požadavky na kontrolu materiálů pro veřejné projekty v různých regionech a poskytujeme cílená řešení implementačních problémů pro klíčové projekty.

Přesný výrobní systém na technické úrovni: Vybaven vyhrazenými automatizovanými výrobními linkami pro prostorové rámy; procesy, jako je řezání trubek, úkosování, vrtání kulových uzlů a integrované svařování, jsou všechny prováděny pomocí CNC systémů. Přesnost komponentů splňuje přísné standardy a uspokojuje požadavky na špičková významná místa.

Komplexní inženýrská a technická podpora: Za podpory profesionálního týmu inženýrů ocelových konstrukcí nabízíme kompletní sadu služeb – včetně podrobného návrhu, optimalizace konstrukce, ověřování zatížení a pokynů pro plánování výstavby – abychom proaktivně řešili stavební výzvy a zajistili úspěšné přijetí projektu.

Kapacita pro dodávky rozsáhlých projektů: Díky robustní výrobní kapacitě můžeme současně vyřizovat objednávky pro více velkých míst. Upřednostňujeme plánování výroby a zajišťujeme stabilní dodací lhůty, které jsou dokonale v souladu s časovými požadavky vládních projektů a obecných smluvních úkolů.

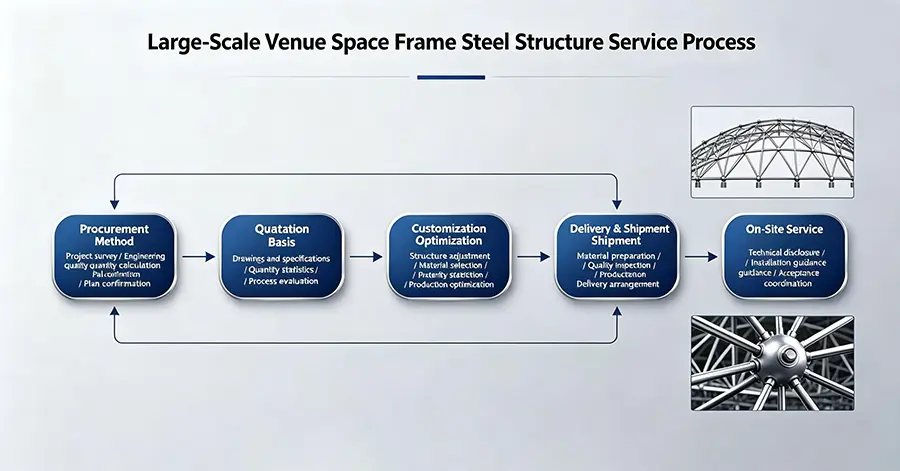

Proces spolupráce na projektu a zajištění dodávky

Možnosti zadávání zakázek: Podporujeme hromadné centralizované zadávání veřejných zakázek, inženýrské zakázky v plném rozsahu, přizpůsobení specifickému projektu a určené zakázky pro generální dodavatele. Přesné nabídky lze rychle generovat na základě projektových výkresů, rozměrů rozpětí a parametrů zatížení.

Služby přizpůsobení: Nabízíme přizpůsobení pro rozpětí místa konání, nepravidelné tvary, konstrukční vrstvy a hodnocení požární ochrany/ochrany. Poskytujeme bezplatnou optimalizaci konstrukce a vylepšení materiálové účinnosti, abychom měli pod kontrolou celkové náklady projektu a zároveň zajistili bezpečnost konstrukce.

Balení a logistika: Všechny komponenty jsou kategorizovány, označeny a individuálně chráněny. Členy a kulové uzly jsou baleny samostatně s ochranou proti korozi a nárazu. Jasné číslování odpovídá konstrukčním výkresům pro rychlou montáž na místě s přímou dodávkou prostřednictvím vyhrazených technických dopravních vozidel po celé zemi.

Poprodejní podpora: Poskytujeme kompletní sadu dokumentace, včetně materiálových certifikátů, zpráv o tovární kontrole a údajů o technické kontrole. Nabízíme individuální technické instruktáže a pokyny k instalaci, poskytujeme komplexní sledování projektu, abychom zajistili úspěšné dokončení a přijetí.
