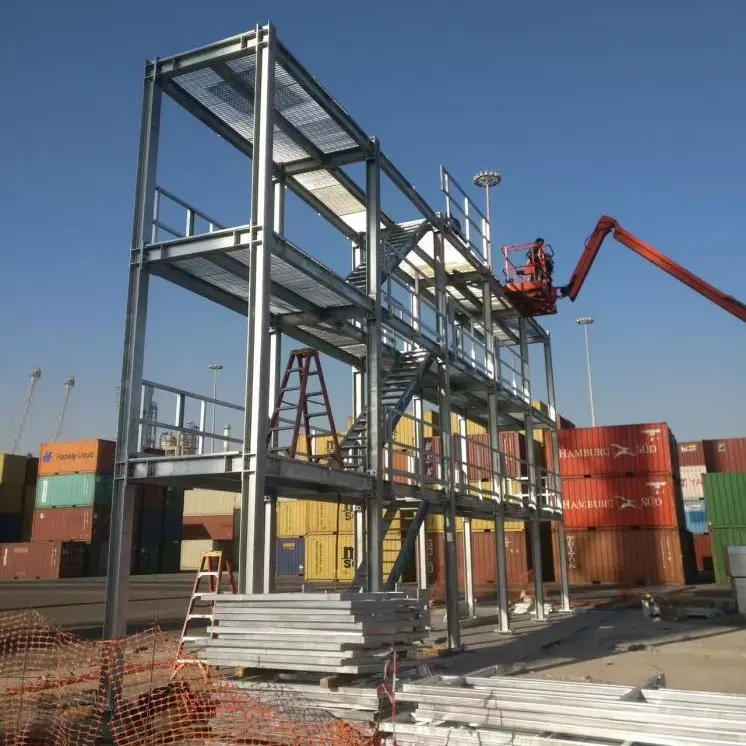

Ocelová konstrukce rámu

Rámová ocelová konstrukce vyráběná dodavatelem Guojian je kompozitní nosný systém obsahující hlavní sloupy, nosné nosníky, boční ztužení a spojovací spoje. Výroba je primárně dokončena v továrně, poté následuje šroubová montáž na místě.

• Nestandardní vlastní design: Namísto použití standardních šablon je rozvržení rámu naplánováno na základě rozměrů zařízení, nosnosti a podmínek instalace na místě tak, aby vyhovovalo specifickým požadavkům projektu.

• Integrovaná tovární prefabrikace: Řezání, vrtání, svařování a vyztužování spojů se provádí interně, což minimalizuje práci za tepla (svařování) na místě a snižuje stavební rizika.

• Modulární montážní struktura: Komponenty jsou rozděleny do samostatných jednotek a smontovány na místě pomocí spojovacích prvků; to usnadňuje snadnou demontáž a přepravu, ať už pro vnitrostátní dodávky nebo kontejnerový vývoz.

• Flexibilní antikorozní možnosti: Procesy povrchové ochrany jsou přizpůsobeny konkrétním prostředím – jako jsou vnitřní továrny, venkovní areály nebo pobřežní/slané oblasti – vyvažují životnost s pořizovacími náklady.

• Všestranná projektová aplikace: Vhodné pro širokou škálu použití, včetně nosných regálů pro průmyslová zařízení, továrních příček, nové energetické infrastruktury a zámořských modulárních stavebních projektů.

Co je ocelová rámová konstrukce?

Rámová ocelová konstrukce využívá spoje nosník-sloup jako základní jednotky pro přenos zatížení, které rovnoměrně přenášejí horní zatížení na základ přes sloupy, zatímco diagonální ztužení zvyšuje celkovou boční stabilitu a odolnost proti kývání.

Na rozdíl od jednoduchých podpěr tento systém klade důraz na kolektivní strukturální integritu spíše než se spoléhat na jediný prvek, který nese zatížení. Jeho modulární konstrukce umožňuje buď kompletní montáž nebo přepravu jako jednotlivé komponenty; dále lze rám lokálně upravit nebo dovybavit tak, aby vyhovoval budoucímu rozšíření projektu nebo modernizaci vybavení, čímž se eliminuje potřeba celkové demolice a rekonstrukce a nabízí se větší provozní flexibilita.

Hlavní výhody produktu

1. Nestandardní přizpůsobení: Přizpůsobeno aktuálním podmínkám webu

Vyhýbáme se pevným šablonám, místo toho konfigurujeme rozvržení rámu na základě rozměrů zařízení, půdních podmínek a hmotnosti nákladu, abychom zajistili dokonalé přizpůsobení mezi hotovým výrobkem a místem instalace.

2. Konstrukce zesíleného spoje: Vylepšená stabilita a odolnost proti houpání

Výztuhy se přidávají na kritická spojení nosník-sloup pro optimalizaci rozložení napětí; minimalizuje se tím deformace a kývání způsobené vibracemi zařízení nebo silným větrem, což zajišťuje stabilnější provoz.

3. Tovární prefabrikace pro zkrácení doby výstavby na místě

Všechny výrobní procesy jsou dokončeny v továrně, na místě se provádí pouze šroubová montáž; to minimalizuje práci za horka, snižuje bezpečnostní rizika a zkracuje celkový harmonogram projektu.

4. Modulární konstrukce pro snadnou demontáž a efektivitu logistiky

Jednotky lze rozebrat a zabalit jako jednotlivé komponenty; tím se maximalizuje využití prostoru pro vnitrostátní kamionovou dopravu a zámořskou kontejnerovou přepravu, čímž se snižují logistické náklady.

5. Antikorozní řešení na míru, aby se předešlo nadměrné specifikaci

Řešení povrchové úpravy se vybírají na základě specifických podmínek prostředí – jako jsou vnitřní, vnitrozemské venkovní nebo pobřežní slano-alkalické oblasti – aby se vyrovnala životnost s pořizovacími náklady.

6. Pohodlná budoucí úprava a rozšíření

Modulární struktura usnadňuje budoucí modernizace zařízení; lze přidat nosníky a sloupy nebo rám částečně upravit, zatímco hlavní rám zůstává opakovaně použitelný.

Hlavní materiály a aplikační scénáře

• Hlavní materiály: H-nosníky, pravoúhlé duté profily (RHS), profilová ocel a úhelník; dostupné v základních materiálech různé síly (např. Q235B, Q355B).

• Pomocné komponenty: Zakázkově vyrobené spojovací desky, vyztužující styčníkové desky, polohovací vložky a odpovídající sestavy spojovacích prvků.

Scénáře použití: Nosné rámy pro velká průmyslová zařízení, vnitřní ocelové rámy pro tovární přepážky, venkovní nosné rámy pro elektromechanické skříně, ocelové rámy pro fotovoltaické projektové vybavení, rámy skladového nářadí a prefabrikované stojany na vybavení pro zámořské projekty.

Komplexní výrobní proces

1. Vyrovnání požadavků: Shromážděte parametry zatížení, rozměry zařízení a podmínky na místě; potvrdit výkresy a plány.

2. Vstupní ověření materiálu: Zkontrolujte certifikáty materiálu a namátkově zkontrolujte skutečnou tloušťku plechů a profilů.

3. Přesné CNC obrábění: Řezání, děrování a úkosování pro zajištění zaměnitelnosti a přesnosti součástí.

4. Montáž, svařování a vyztužení: Sestavte nosníky a sloupy; vyztužení kritických spojů svařováním; obrousit všechny svary.

5. Předúprava povrchu: Odstraňte otřepy ze svaru a okuje; připravit povrchy pro následné antikorozní procesy.

6. Antikorozní úprava: Aplikujte procesy ochrany povrchu přizpůsobené prostředí projektu.

7. Oprava a kontrola hotového výrobku: Správná deformace způsobená svařováním; ověřit celkové rozměry a kvalitu svaru.

8. Označení a balení: Použijte identifikační čísla; balení v sadách; včetně odpovídajících konektorů a instalačních štítků.

Nabízíme doplňkové služby

1. Předběžná pomoc při plánování: Pokud klienti mají parametry zařízení, ale nemají kompletní výkresy, náš technický tým může optimalizovat rozvržení rámce a generovat plány výroby; pokud jsou poskytnuty výkresy, vyrábíme přesně podle specifikace.

2. Výběr pro konkrétní projekt: Rozlišujte mezi vnitřním prostředím s nízkou zátěží, venkovním prostředím s vysokou zátěží a vysoce korozívním prostředím tak, aby odpovídalo specifikacím základního materiálu a schématům ochrany a zabránilo se zbytečnému překročení specifikace.

3. Aktualizace průběhu v reálném čase: Poskytněte skutečné fotografie během svařování a dokončovacích fází, abyste je mohli snadno sdílet s účastníky projektu klienta.

4. Komplexní dokumentace: Poskytněte certifikáty kvality materiálu a záznamy o kontrole součástí; podle potřeby sestavit dokumentaci specifickou pro export pro mezinárodní projekty.

5. Technická podpora pro instalaci: Poskytněte montážní pokyny, nabídněte online pokyny k montážním problémům a poskytněte profesionální rady ohledně skladování a zvedání.

6. Flexibilní modely spolupráce: Podpora hromadných projektových zakázek a také malosériové prototypování rámů zařízení.

Klíčové rozdíly vs. konkurenti

1. Zaměření na detaily výztuže konstrukčních spojů: Díváme se za hranice pouhých rozměrů profilu, abychom optimalizovali spojení nosník-sloup, a tím zabránili budoucímu praskání ve spojích.

2. Včasné zapojení do zakázkových projektů: Ověřujeme požadavky na zatížení a podmínky na místě a proaktivně nabízíme optimalizační návrhy, pokud jsou zjištěny nedostatky v návrhu.

3. Vyvážení nákladů a životnosti: Specifikace vybíráme spíše na základě skutečného provozního prostředí, než abychom jednoduše implicitně použili nejvyšší konfiguraci.

4. Organizované balení: Komponenty jsou jasně očíslovány a seskupeny podle sady, což umožňuje přímou montáž při dodání a minimalizuje čas třídění.

5. Optimalizováno pro export: Pečlivě zvažujeme rozměry kontejnerů a konstrukční součásti rámu, abychom maximalizovali využití prostoru a pomohli klientům ušetřit na nákladech na dopravu.

FAQ

Q1: Můžete vyrobit rámovou ocelovou konstrukci bez existujících výkresů?

A: Ano. Jednoduše zadejte rozměry zařízení (D/Š/V), požadavky na zatížení a podmínky místa instalace; náš technický tým vypracuje plán výroby a po vašem schválení pokračuje ve výrobě.

Q2: Lze rám upravit později?

A: Ano. Naše modulární rámy umožňují přidávat komponenty nebo konstrukční úpravy bez nutnosti úplné demontáže, díky čemuž je lze přizpůsobit modernizaci zařízení.

Q3: Je ocelová rámová konstrukce vhodná pro export?

A: Ano. Komponenty lze rozebrat a zabalit pro přepravu; poskytujeme úplnou dokumentaci týkající se materiálů a kontrol, abychom splnili požadavky na celní odbavení v zámoří a přijetí projektu.

Q4: Jak se určuje nosnost rámu?

Odpověď: Na základě údajů o zatížení, které poskytnete, vypočítáme bezpečnou únosnost analýzou specifikací profilu a spojovacích konstrukcí, abychom zajistili provozní bezpečnost.
