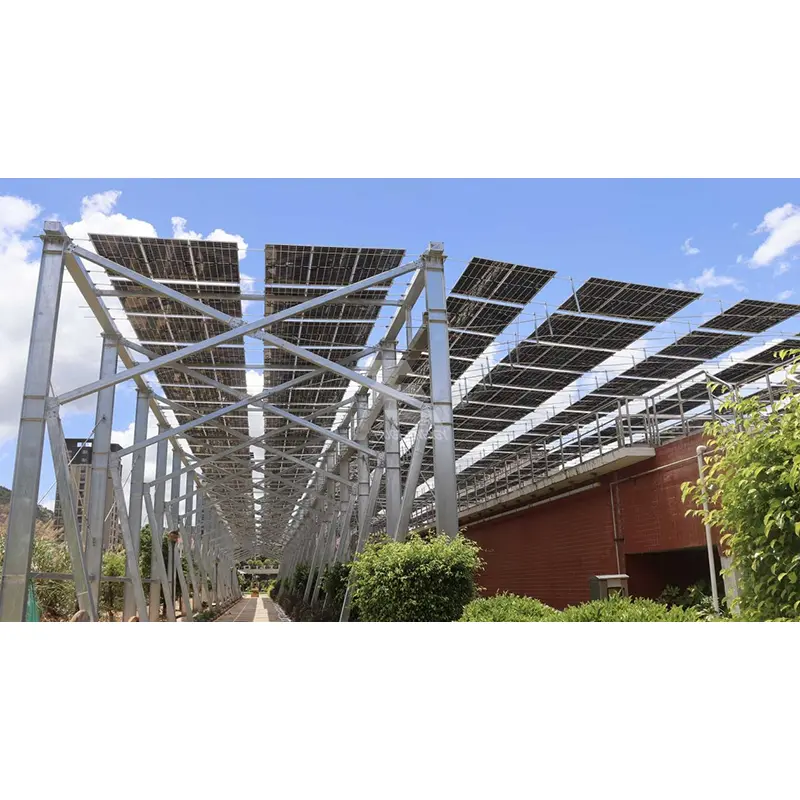

Zemní dvousloupový solární montážní systém

Guojian vám nabízí Ground Dual-Post Solar Mounting System, který je dodáván ve velkém množství přímo z továrny. Dodává se s exportním balením, kompletní technickou dokumentací a certifikačními materiály a poskytuje ekonomické a efektivní řešení instalace s pevným nakláněním pro domácí i mezinárodní pozemní fotovoltaické projekty.

Klíčové technické specifikace

1. Hlavní materiál: Q235B/Q355 vysokopevnostní uhlíková ocel; možnosti povrchové úpravy zahrnují žárové zinkování nebo povlak ze slitiny zinek-hliník-hořčík pro odolnost proti korozi.

2. Normy odolnosti proti korozi: tloušťka žárově zinkovaného povlaku ≥65μm; Zinko-hliník-hořčíkový povlak se vyznačuje samoopravnými antikorozními vlastnostmi, vhodný pro prostředí s vysokou vlhkostí a pobřežní solnou mlhou.

3. Kompatibilní moduly: Kompatibilní s běžnými fotovoltaickými moduly řady 182/210; podporuje konfigurace pole na šířku i na výšku.

4. Instalace Úhel náklonu: Nastavitelný mezi 5° a 60°; optimální úhel určený na základě místní zeměpisné šířky a projektované výroby energie.

5. Normy návrhu zatížení: Standardní základní tlak větru 0,3–0,75 kN/m²; nosnost sněhu až 1,8 kN/m²; specializovaná řešení výztuže dostupná pro oblasti se silným větrem a silným sněhem.

6. Světlá výška: Nastavitelná od 0,6 m do 2,8 m pro přizpůsobení průchodu a mechanickým operacím pod panely.

7. Typy základů: Šroubové piloty, samostatné betonové patky nebo zalévané piloty; vhodné pro různé půdní podmínky včetně písčité půdy, jílu a skály.

8. Spojovací prvky: Žárově pozinkované vysokopevnostní šrouby se standardními podložkami proti uvolnění; navrženo tak, aby zůstalo bezpečné při dlouhodobém venkovním použití.

9. Design Životnost: 25 let, odpovídající životnímu cyklu FV modulů.

Aplikace produktů

✅ Rozsáhlé centralizované pozemní FV elektrárny s paritou sítě

✅ Distribuované FV projekty na úrovni vesnice a revitalizace venkova

✅ FV základny v pouštích Gobi, pustinách nebo mírně zvlněných kopcích

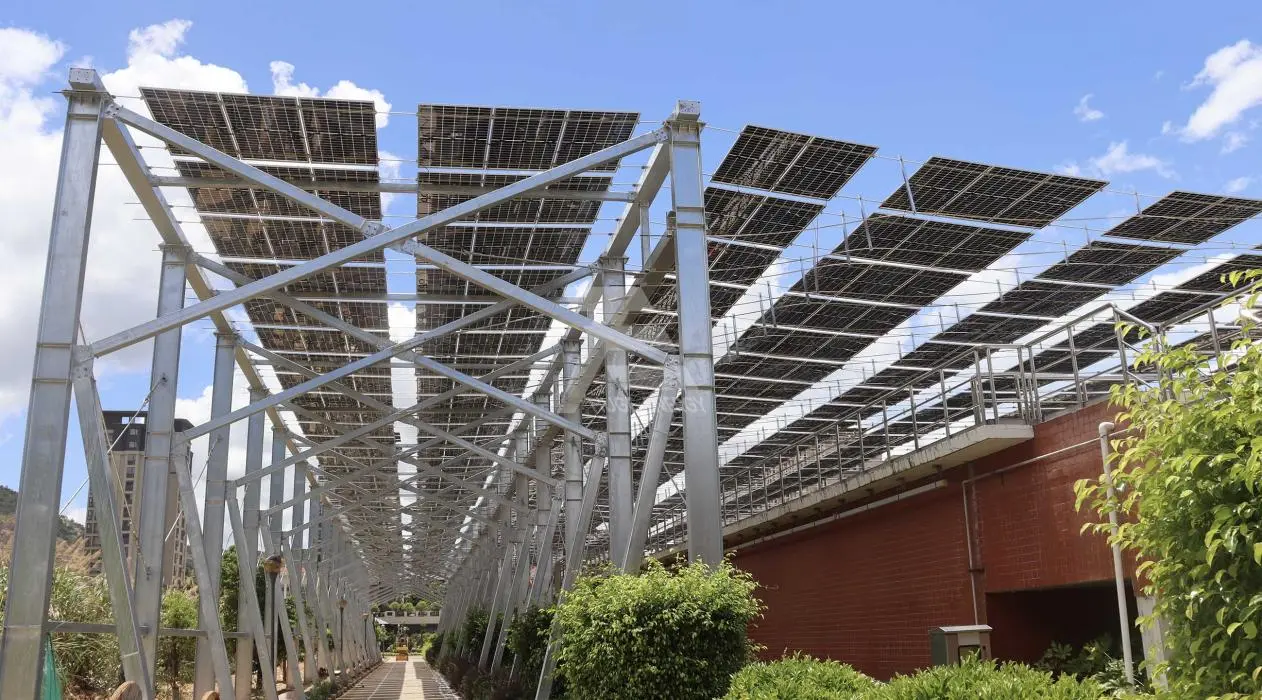

✅ Agro-PV (agrovoltaické) projekty (průjezd zajištěn pod panely pro zemědělské stroje)

✅ Rozsáhlé zámořské pozemní fotovoltaické farmy a projekty EPC

✅ Rovinatý terén se stabilními půdními a vodními podmínkami vhodný pro stavbu pilotových základů

Poznámky k instalaci

1. Proveďte před stavbou geologický průzkum staveniště a vyberte typ základu na základě geologické zprávy; pokračovat ve stavbě bez průzkumu je přísně zakázáno. 2. Zajistěte, aby všechny sloupky zůstaly svislé a osy pole byly zarovnány; úhel sklonu montáže musí přesně odpovídat konstrukčním výkresům – úpravy úhlu na místě jsou zakázány.

3. K montáži používejte pouze standardní součásti původního výrobce; neautorizované svařování, řezání, vrtání nebo ohýbání hlavních profilů na místě, které by mohlo narušit antikorozní nátěr nebo strukturální integritu, je přísně zakázáno.

4. Po dokončení instalace montážního systému vytvořte jednotné uzemnění, aby bylo zajištěno splnění norem ochrany před bleskem pro fotovoltaické elektrárny.

Směrnice O&M po instalaci

1. Každoročně provádějte komplexní kontroly po období povodní, silného sněžení nebo tajfunů se zaměřením na utažení šroubů, sednutí ve svislé poloze a poškození antikorozních nátěrů.

2. Okamžitě opravte jakékoli lokalizované poškození povlaku pomocí speciálních antikorozních materiálů, abyste zabránili šíření rzi.

3. Nezavěšujte zařízení ani neskládejte těžké předměty na montážní nosníky nebo stojany; zatížení nesmí překročit původní konstrukční specifikace.

4. Při výměně poškozených dílů používejte pouze díly originálního výrobce se stejnými specifikacemi; použití nestandardních profilů je zakázáno.

Přizpůsobená integrovaná řešení

1. Předběžné technické služby

Po obdržení topografických map a meteorologických dat provedou profesionální stavební inženýři modelování a ověření, vygenerují plány rozvržení a optimalizace úhlu sklonu a poskytnou srovnání nákladové efektivity.

2. Přizpůsobený konstrukční návrh

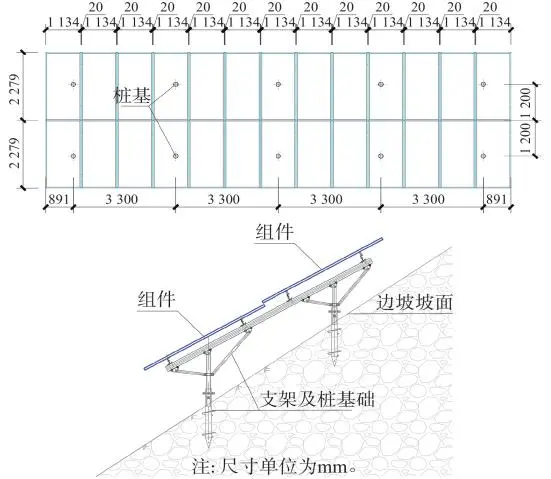

Upravte vzpřímenou výšku, rozpětí a typ základu na základě zatížení větrem a sněhem, geologických podmínek a územního plánování.

3. Výroba a zásobování

Vlastní výroba a modulární prefabrikace; výroba a dodávka plánovaná v dávkách podle poptávky; standardizované obaly kontejnerů vhodné pro vývoz do oceánu, aby se minimalizovaly škody při přepravě.

4. Podpora dodání projektu

Spolu se zásilkou poskytněte osvědčení o shodě zemního dvousloupového solárního montážního systému, zprávy o materiálu, výkresy a zprávy o výpočtu zatížení; zajistit technické pracovníky, kteří budou řešit dotazy týkající se instalace na místě. Autoritativní kvalifikace a certifikace

✅ Certifikace systému managementu kvality ISO 9001; standardizovaná kontrola v celém výrobním procesu s plnou sledovatelností

✅ Zprávy o testech mechanického výkonu CMA třetích stran

✅ Laboratorní zprávy akreditované CNAS o vlastnostech materiálů a odolnosti proti korozi/povětrnostním vlivům

✅ Schopnost poskytnout technickou dokumentaci EN 1090 v souladu s normami EU pro evropské projekty

✅ Komplexní materiálové specifikace a zprávy o zkouškách koroze v solné mlze pro splnění požadavků auditu pro zámořské projekty v jihovýchodní Asii, na Středním východě a v Latinské Americe
