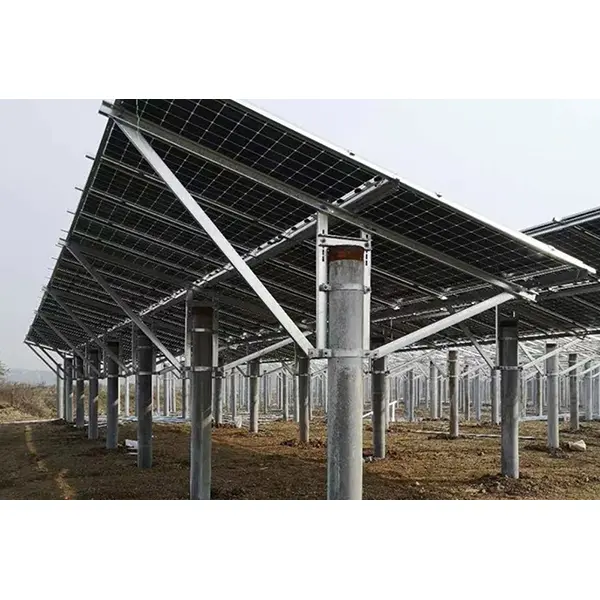

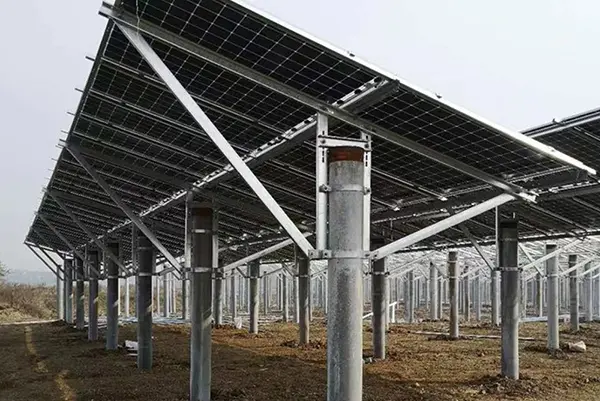

Zemní jednosloupový solární montážní systém

Všechny součásti tohoto zemního jednosloupového solárního montážního systému jsou předem zpracovány v továrně výrobci Guojian. Na místě se používají pouze montážní operace šroubů bez nutnosti svařování nebo sekundárního řezání. To zjednodušuje proces výstavby a zároveň zajišťuje kvalitu projektu.

Podrobnosti o produktu

1. Konstrukční složení: Pevný nosný systém s jednosloupkovým designem jako primárním nosným prvkem; kompletní nosná konstrukce obsahuje sloupek, příčný nosník, diagonální výztuhu, vodicí lištu, svorky a kompletní sadu standardních spojovacích prvků.

2. Kompatibilita základů: Kompatibilní se dvěma hlavními typy základů – šroubovými pilotami a nezávislými betonovými patkami – a lze je přizpůsobit různým terénům, včetně rovného terénu, mírných svahů, zemědělské půdy a přílivových ploch.

3. Proces instalace: Všechny komponenty jsou prefabrikovány v továrně; montáž na místě se opírá pouze o šroubování, což eliminuje potřebu práce za tepla (svařování) nebo sekundárního řezání, čímž je zajištěna kvalita a zároveň zjednodušení konstrukce.

4. Materiály odolné proti korozi: Hlavní konstrukce využívá konstrukční ocel Q235B (v souladu s národními normami) a prochází vysokoteplotním žárovým zinkováním, nabízí odolnost vůči větru, písku, dešti, sněhu a mírné slano-alkalické korozi, což zajišťuje trvanlivost pro dlouhodobé venkovní použití.

5. Možnosti přizpůsobení: Úhly naklonění, výšky sloupků a rozteč polí lze upravit na základě zeměpisné šířky projektu a zatížení větrem/sněhem, aby byly splněny specifické požadavky na výrobu energie pro různá místa.

Hlavní výhody

1. Úspora nákladů na stavební inženýrství: Méně umístění sloupků vede ke snížení pilotáže a betonových prací o více než 30 % ve srovnání se systémy se dvěma sloupky, což snižuje celkové náklady.

2. Agrivoltaická kompatibilita: Široká rozteč sloupků a přizpůsobitelná světlá výška umožňují průchod zemědělských strojů a pěstování plodin pod panely.

3. Vysoká efektivita konstrukce: Plně přišroubovaná montáž a vyměnitelné komponenty výrazně zkracují dobu výstavby na místě.

4. Trvanlivost: Tloušťka galvanizace splňuje normy, poskytuje odolnost proti větru, písku, dešti, sněhu a mírné slano-alkalické korozi, s 25letou zárukou proti korozi na hlavní konstrukci.

5. Flexibilní přizpůsobení: Rozměry jsou upraveny na základě místního zatížení větrem/sněhem a terénu; antikorozní opatření mohou být posílena pro podmínky s vysokou slaností nebo extrémními větrnými/sněhovými podmínkami.

6. Komplexní dokumentace: Tovární dodávky zahrnují certifikáty shody, zkušební protokoly a dokumenty týkající se výpočtu zatížení, což zjednodušuje přijímání projektu a proces nabídkového řízení.

Aplikační scénáře

Zemní solární montážní systém s jedním sloupkem je vhodný pro rozsáhlé centralizované pozemní fotovoltaické elektrárny, agrovoltaické základny, nevyužité tovární pozemky, distribuované fotovoltaické systémy ve vesnicích a městech a pobřežní ploché fotovoltaické projekty s přílivem; použitelné pro různé domácí a mezinárodní projekty EPC obnovitelné energie. Výroba a kontrola kvality

Suroviny procházejí vstupní spektrální analýzou; komponenty jsou formovány integrovaným CNC zpracováním a přesným děrováním, následovaným mořením a galvanizací. Hotové výrobky procházejí před balením a expedicí ověřováním rozměrů a mechanickými odběrovými zkouškami. Profily jsou svázány s ocelovou páskou a spojovací prvky jsou zabaleny proti vlhkosti.

Nejčastější dotazy

1. Jedná se o skutečnou továrnu?

Návštěvy továrny jsou vítány a k dispozici jsou fotografie/videa workshopu v reálném čase.

2. Obsahuje kompletní sada příslušenství?

Ano, kompletní sada sloupků, příčných nosníků, diagonálních výztuh, svorek a šroubů je součástí dodávky.

3. Je poskytnut návod k instalaci?

Instalační výkresy jsou součástí dodávky a je k dispozici online video podpora pro průvodce celým procesem výstavby.

4. Jaké zatížení větrem a sněhem vydrží montážní systém?

Výpočty zatížení lze provádět na základě místních požadavků na tlak větru a sněhu; systém plně vyhovuje konstrukčním standardům FV elektráren a zachovává strukturální stabilitu během extrémního počasí.

Připomenutí použití a údržby

Instalace musí přísně dodržovat specifikace výkresu a šrouby musí být utaženy předepsaným momentem. Pravidelně kontrolujte připojení po silném dešti, sněhu nebo silném větru; u instalací na přílivových plochách každoročně zkontrolujte pozinkovaný povlak. Na montážní konstrukci nezavěšujte předměty s nadměrnou hmotností.
