Nastavitelný solární montážní držák ve tvaru oblouku

Tento dodavatel obloukového nastavitelného solárního montážního držáku využívá integrovaný, bezproblémový proces tváření, přesné CNC děrování a plně mechanizované válcování. Svařování na místě je eliminováno ve prospěch modulární šroubové montáže, která udržuje odchylky rovinnosti instalace do 2 mm. To účinně předchází konstrukčním problémům, jako jsou mikrotrhliny v modulech a strukturální deformace, a zároveň výrazně zkracuje harmonogram výstavby a snižuje náklady. Ve srovnání s tradičními držáky jsou tyto vysoce kvalitní obloukové nastavitelné držáky PV lehké, vysoce odolné proti korozi, všestranné, snadno se přepravují a efektivně se instalují. Celá produktová řada je certifikována ISO9001 a podléhá 100% tovární kontrole, aby byla zajištěna stabilní a kontrolovatelná kvalita.

Klíčové prodejní body a konkurenční výhody

1. Inovativní struktura nastavení s vysokou přizpůsobivostí sklonu: Obsahuje obloukový kloubový nastavovací mechanismus umožňující plynulé, volné nastavení sklonu mezi 5° a 60°, flexibilně se přizpůsobující slunečním podmínkám v různých zeměpisných šířkách.

2. Významné zisky při výrobě energie: Standardní ručně nastavitelné modely zvyšují výkon o 8 %–12 %; volitelné modely inteligentního sledování mohou zvýšit produkci až o 30 %.

3. Vysoce pevný, korozivzdorný základní materiál vhodný do drsných prostředí

Hlavní ocelová konstrukce: Používá vysokopevnostní ocel Q235 a Q550;

Antikorozní nátěr: Zinko-hliník-hořčíkový nátěr o hustotě 120 g/m²;

Odolnost proti korozi: Prošel 5 000 hodinovým testem v solné mlze;

Odolnost proti větru a zatížení: Odolává Beaufortově stupnici 13 větrů; nosnost 200 kg/m²;

Použitelné scénáře: Vhodné pro různé drsné venkovní podmínky, včetně pobřežních oblastí s vysokou slaností, vlhkých horských oblastí a přílivových oblastí.

4. Pokročilá výroba a vysoká přesnost instalace: Využívá bezproblémový, integrovaný proces CNC děrování a tváření s modulární konstrukcí šroubované sestavy, což eliminuje potřebu svařování na místě. Odchylka rovinnosti instalace je řízena v rozmezí 2 mm, což účinně zabraňuje problémům, jako jsou mikrotrhliny ve fotovoltaických modulech a strukturální deformace.

5. Flexibilní zásobování, doprava a přizpůsobení: Vyznačuje se lehkou celkovou konstrukcí, která usnadňuje přepravu na dlouhé vzdálenosti a stohování na místě. Podporuje jak standardizované hromadné zadávání zakázek, tak nestandardní přizpůsobení na základě konkrétních požadavků projektu.

6. Prodloužená záruka a odolná konstrukce: Dodává se s 20letou zárukou; hlavní konstrukce nabízí dlouhodobou stabilitu a prodlouženou životnost.

Model produktu a základní technické parametry

1. Základní materiál a antikorozní úprava: Hlavní tělo je vyrobeno z vysoce pevné konstrukční oceli Q235/Q550 s antikorozním povlakem zinek-hliník-hořčík o hmotnosti 120 g/m². Prošel 5 000 hodinovým testem neutrální solné mlhy, který zajišťuje odolnost vůči korozi a stárnutí při dlouhodobém venkovním použití.

2. Proces přesného tvarování: Využívá bezproblémový integrovaný proces přesného válcování a CNC děrování, který zajišťuje přesné polohování rozměrů a robustní strukturální stabilitu.

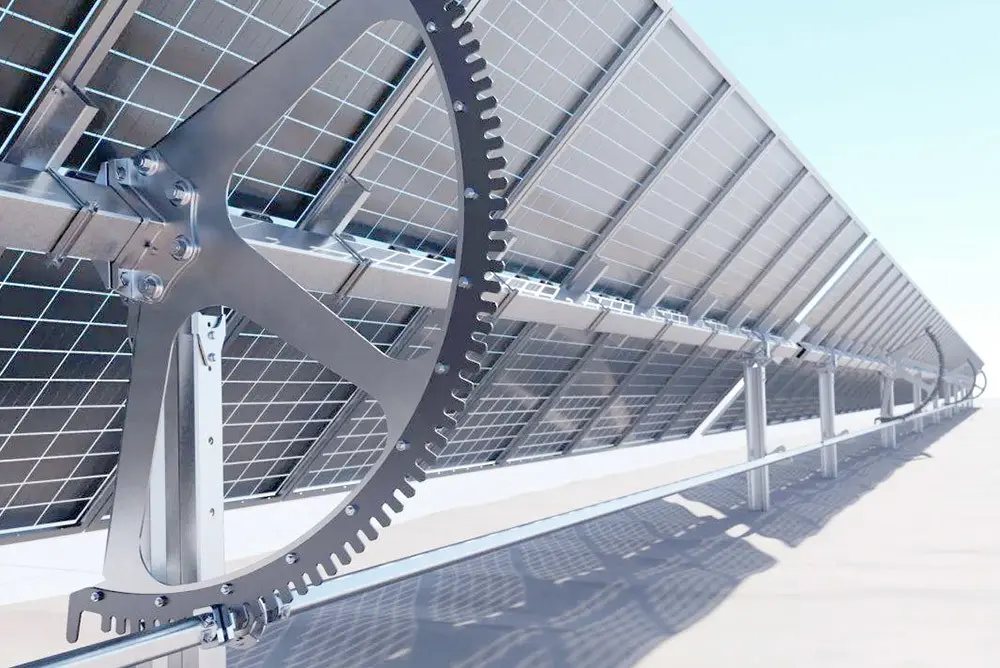

3. Mechanismus nastavení úhlu: Vybaven obloukovým kloubovým mechanismem pro nastavení úhlu 5°–60°; mechanismus funguje hladce a odolává zaseknutí nebo deformaci při dlouhodobém používání.

4. Nosnost a odolnost proti větru: Odolnost proti větru až do Beaufortovy stupnice 13, s maximální nosností 200 kg/m², což zajišťuje spolehlivý výkon v náročných venkovních podmínkách.

5. Výhody instalace a konstrukce: Vyznačuje se modulární konstrukcí s plně šroubovanou montáží – eliminuje potřebu svařování na místě – a zachovává rovinnost instalace v toleranci 2 mm.

6. Kompatibilita modulů: Podporuje různé konfigurace, včetně jednomodulového a víceřadého rozložení pole; kompatibilní s běžnými monokrystalickými a bifaciálními FV moduly na trhu.

7. Možnosti přizpůsobení: Specifikace šířky a rozpětí stojanu lze optimalizovat a upravit tak, aby splňovaly specifické požadavky a přizpůsobily se různým podmínkám na místě.

Široká škála aplikací a skutečných projektů

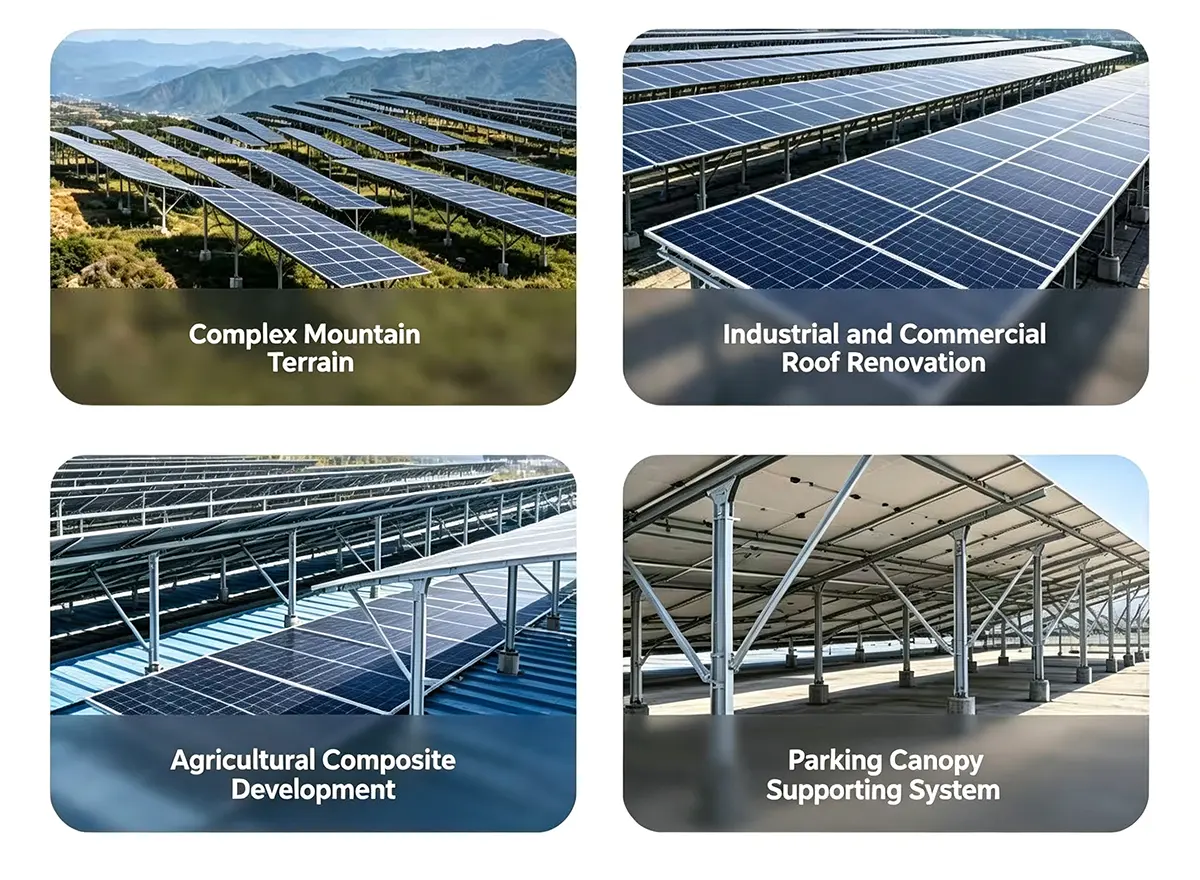

1. Pokrývá různé scénáře fotovoltaických projektů: Vhodné pro širokou škálu projektů, včetně C&I (komerčních a průmyslových) střech z barevných ocelových tašek, distribuovaných fotovoltaických systémů na taškových střechách, pozemních fotovoltaických elektráren v hornatém terénu, rybářských fotovoltaických a zemědělských systémů, fotovoltaických přístřešků a energeticky úsporných fotovoltaických úprav pro starší obytné komunity.

2. Přizpůsobivé pro komplexní venkovní prostředí: Vhodné pro instalaci v různých topografiích a prostředích, včetně otevřených plání, zvlněného horského terénu, přílivových ploch a pobřežních oblastí náchylných k vysoké vlhkosti a tajfunům.

3. Rozsáhlé zkušenosti s projekty (domácí a mezinárodní): Úspěšně implementováno více než sto srovnávacích projektů – včetně pobřežních elektráren odolných vůči větru, venkovských agrovoltaických systémů, fotovoltaických systémů na střeše průmyslových parků a velkokapacitních fotovoltaických přístřešků – s produkty exportovanými také do mnoha zemí v jihovýchodní a jižní Asii.

4. Komplexní vizuální podpora v reálném světě: U všech společných projektů poskytujeme skutečné fotografie a videa pokrývající tovární výrobu, nakládku a přepravu a dokončená staveniště.

5. Komplexní služba přizpůsobeného řešení: Poskytujeme plány rozložení modulů založené na topografii místa a světelných podmínkách a nabízíme komplexní integrovaná řešení, která zahrnují montážní strukturu.

Precizní řemeslné zpracování · Solidní zajištění kvality

1. Standardizovaný systém kontroly kvality a autoritativní testovací pověření: Výroba dodržuje normy řízení kvality ISO9001; vlastníme komplexní zkušební protokoly třetích stran týkající se antikorozních vlastností a mechanické únosnosti.

2. End-to-end kontrola kvality s uzavřenou smyčkou: Zavedli jsme kompletní řetězec kontroly kvality zahrnující příjem surovin, lisování a tvarování, kontrolu povlaků a vzorkování hotových výrobků.

3. Fázované a víceúrovňové inspekční standardy

Příjem surovin: Spektroskopická analýza ocelového materiálu;

Fáze polotovaru: Ověření přesnosti děrování a rozměrů tváření;

Fáze hotového výrobku: Standardizované zkoušky simulace solné mlhy a zátěžové tlakové zkoušky.

4. Přísné požadavky na kontrolu při výstupu z továrny: Zavádíme politiku 100% inspekce pro všechny produkty před tím, než opustí továrnu, čímž bráníme vstupu vadných položek na trh u zdroje.

Automatizovaná výroba a řízení sledovatelnosti šarží: Vybaveno proprietárními automatizovanými výrobními linkami využívajícími přesné mechanické válcování; vzorky z každé šarže jsou archivovány, aby byla zajištěna úplná sledovatelnost šarže.

Profesionální nezávislá zkušební laboratoř: Nezávislá laboratoř na místě provádí rutinní testy odolnosti proti povětrnostním vlivům a simulaci stárnutí, aby neustále ověřovala venkovní odolnost produktu.

Kompletní a ověřitelná zkušební dokumentace: Elektronické a tištěné kopie všech kvalifikačních certifikátů a zkušebních zpráv jsou k dispozici na vyžádání.

Přímý výrobce s osvědčenými schopnostmi – hlavní konkurenční výhody

Většina standardních nastavitelných montážních držáků na trhu využívá jednoduché konstrukce pantů, díky čemuž jsou vysoce náchylné k zaseknutí, rezivění a selhání omezovačů nastavení během dlouhodobého venkovního použití. Naproti tomu náš obloukový držák se vyznačuje vylepšenou, zesílenou obloukovou konstrukcí závěsu, která zajišťuje rovnoměrné rozložení zatížení a zabraňuje deformaci nebo zadření během let venkovního provozu. Zatímco většina konkurenčních produktů nabízí pouze nastavení s pevným přírůstkem, náš produkt umožňuje plynulé, plynulé nastavení mezi 5° a 60°, maximalizuje sluneční expozici a zvyšuje výnosy z výroby energie.

Řešení na jednom místě a komplexní záruka technického servisu

1. Vyhrazená individuální předprodejní technická podpora: Profesionální předprodejní inženýři poskytují specializované sledování projektu, vytvářejí bezplatné předběžné plány pro rozvržení montážní konstrukce a výběr úhlu sklonu na základě skutečných podmínek na místě.

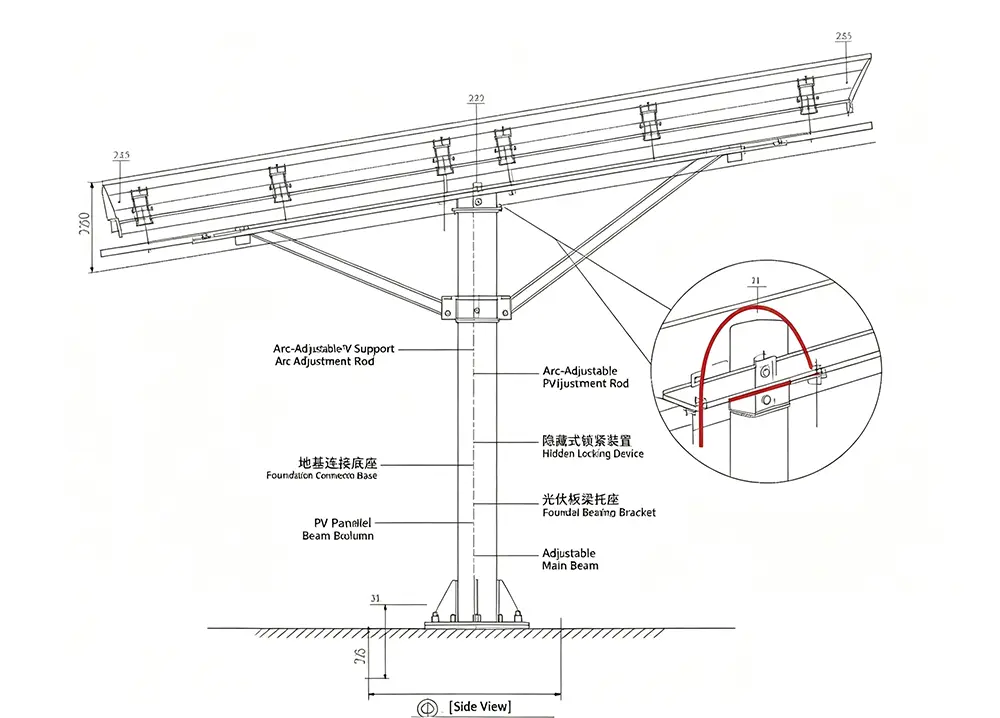

2. Kompletní dodávka technické dokumentace: CAD konstrukční výkresy a technická data týkající se výpočtů mechanického zatížení jsou poskytnuty při zadání objednávky; součástí dodávky jsou tištěné i digitální instalační manuály.

3. Víceformátová instalační příručka: Vzdálená online instalační příručka je k dispozici po odeslání a je podporována ilustrovanými manuály a standardizovanými instruktážními videi; u rozsáhlých nebo složitých projektů může technický personál poskytnout online pomoc v reálném čase při řešení problémů s instalací.

4. Dlouhodobá komplexní záruka: 20letá záruka se vztahuje na celou jednotku. Poskytujeme kompletní řešení – včetně oprav a výměny dílů – pro jakékoli problémy s kvalitou konstrukce způsobené jinými než lidskými faktory během záruční doby.

5. Efektivní mechanismus odezvy po prodeji: Náš poprodejní tým je ve službě 16 hodin denně, 7 dní v týdnu. Poskytujeme zpětnou vazbu na rutinní dotazy do 2 hodin a komplexní řešení složitých technických problémů do 24 hodin.

6. Doživotní bezplatná technická podpora pro zákazníky: Našim partnerům poskytujeme průběžné technické služby, včetně bezplatných komplexních konzultací pro nové projektové plány.

FAQ

Jaké jsou klíčové úvahy při instalaci, provozu a údržbě fotovoltaických montážních systémů?

Je třeba zvážit tři základní body: Za prvé, konstrukce základů – ta musí zohledňovat výpočty terénu a zatížení; pro horské oblasti zajistěte stabilitu pilotových základů a pro pobřežní oblasti implementujte robustní kotvení odolné proti vlnám. Za druhé, úhly náklonu a zajišťovací mechanismy – nastavitelné nebo sledovací držáky vyžadují po nastavení mechanické zajištění a úpravy jsou přísně zakázány při silném větru (rychlosti přesahující 20–25 m/s) nebo hustém sněžení. Za třetí, běžná údržba – pravidelně kontrolujte rez, napětí kotev (kritické pro flexibilní montážní systémy) a svorky modulu, abyste zabránili mikrotrhlinám modulu nebo nestabilitě konstrukce.

O kolik se zvýší výroba energie s nastavitelnými FV držáky ve srovnání s pevnými držáky a vyplatí se investice?

Ve srovnání s pevnými držáky mohou manuální nebo elektrické nastavitelné držáky (se sezónním nastavením sklonu) zvýšit výrobu energie o 5 %–10 % v oblastech střední až vysoké zeměpisné šířky; Jednoosé sledovací držáky mohou zvýšit výkon o 15 %–20 % a dvouosé sledovací držáky o 25 %–30 %. Zda se investice vyplatí, závisí na rozsahu projektu: malé rezidenční projekty by měly upřednostňovat pevné držáky (kvůli nižším nákladům), zatímco u středních až velkých pozemních elektráren závisí výběr na místní délce slunečního svitu a sazbách za elektřinu – sledovací nebo nastavitelné držáky obvykle nabízejí návratnost investice do 3–5 let.

Jak by se měly vybírat materiály pro montáž FV a jaké faktory jsou důležité v různých prostředích?

Mezi hlavní materiály patří uhlíková ocel (žárově zinkovaná), hliníková slitina, nerezová ocel a polymerní materiály (uhlíkové vlákno/aramid). Uhlíková ocel je preferovanou volbou pro standardní pozemní projekty kvůli její nákladové efektivitě a odolnosti proti korozi. Pro pobřežní prostředí, prostředí se solnou mlhou nebo „doplňkové prostředí pro rybolov a fotovoltaiku“ je pro zvýšení odolnosti proti korozi preferována hliníková slitina nebo nerezová ocel. Polymerní materiály jsou vhodné pro vysokohorská místa nebo scénáře vyžadující lehké konstrukce; i když jsou náklady vyšší, nabízejí významné výhody z hlediska snížení hmotnosti.

Jaké jsou hlavní typy fotovoltaických montážních systémů a pro jaké scénáře je každý typ vhodný?

FV montážní systémy jsou primárně rozděleny do čtyř typů: pevné držáky, nastavitelné držáky (manuální/elektrické), flexibilní držáky a sledovací držáky (jednoosé/dvouosé). Pevné držáky jsou vhodné pro malé pozemní nebo střešní projekty s omezeným rozpočtem a rovným terénem. Nastavitelné držáky jsou ideální pro oblasti střední až vysoké zeměpisné šířky, protože jejich úhly náklonu lze sezónně upravovat, aby se zvýšila výroba energie. Flexibilní držáky jsou vhodné pro složité terény – jako jsou horské oblasti nebo projekty „rybářství-solární hybrid“ – a aplikace s dlouhým rozpětím. Sledovací držáky jsou nejlepší pro velké pozemní rostliny v pouštích nebo pláních s bohatým slunečním světlem; i když nabízejí nejvyšší účinnost výroby energie, přinášejí také vyšší náklady a požadavky na údržbu.

Standardizované balení a efektivní logistická dodávka

1. Standardizovaný modulární design balení: Obloukový nastavitelný solární montážní držák se rozloží na moduly a zabalí podle norem. Dlouhé profily jsou zajištěny zesílenými tkanými vaky a vyztuženy ocelovou páskou; malé příslušenství – jako jsou šrouby, konektory a panty – se třídí a balí do samostatných vodotěsných tkaných sáčků s jasným označením, aby se zabránilo ztrátě nebo smíchání.

2. Dvouvrstvá ochrana proti dešti vhodná pro přepravu na dlouhé vzdálenosti: Celá zásilka je vybavena ochranou odolnou proti dešti, schopnou odolat dálkovému námořnímu nebo pozemnímu tranzitu a odolat oděru při nakládce/vykládce i poškození deštěm a vlhkostí.

3. Kompatibilní s více způsoby dopravy: Zboží lze dopravit přímo na místo projektu nákladním autem nebo zabalit do kontejnerů, aby byly splněny požadavky na vývoz do zámoří.

4. Přímá zásilka z naší vlastní továrny s flexibilními a kontrolovatelnými dodacími lhůtami: Zásilky pocházejí přímo z našeho výrobního závodu v Tianjinu; Položky standardní specifikace jsou dostupné ze skladu...

5. Plně viditelný proces přepravy pro snadné ověření: Pro každou zásilku poskytujeme fotografie procesu nakládky v reálném čase a podrobný seznam nákladu. Položky se počítají a ověřují kus po kuse před načtením a dokumentace/obrázky jsou sdíleny s klientem, aby se usnadnila kontrola po obdržení.
