Naše řešení základů Ground Screw Anchor z továrny Guojian účinně řeší mnoho bolestivých bodů tradičních betonových základů, jako je dlouhá doba výstavby, výrazné narušení půdy a obtížná obnova místa. Každá pilota má stabilní odolnost vůči tlaku a vztlaku a je vhodná pro různé složité geologické podmínky, jako je jíl, písčitá půda a zásyp. Poskytujeme komplexní služby včetně podrobného inženýrského návrhu, kontrolních zpráv třetích stran, postupného dodání a technického poradenství na místě, abychom snížili celkové náklady životního cyklu projektu.
• Nejedná se o generickou, standardizovanou armaturu: Zatímco šroubové piloty na trhu mohou vypadat podobně, jejich skutečná nosnost se může několikanásobně lišit v závislosti na podmínkách, jako je zásyp, horské svahy nebo solno-alkalická půda. Na základě rozsáhlých zkušeností s domácími projekty v oblasti obnovitelných zdrojů energie přizpůsobujeme parametry – jako je rozteč lopatky, průměr lopatky a tloušťku stěny trubky – na základě specifických charakteristik smyku půdy, spíše než abychom na různé geologické podmínky použili specifikaci „jedna velikost pro všechny“.
• Bezbetonová, suchá metoda instalace: Instaluje se mechanickým zašroubováním piloty do země, tato metoda eliminuje potřebu výkopu, bednění, lití betonu a ošetřování. Hromada může podepřít nástavbu ihned po instalaci, takže je ideální pro časově náročné projekty, jako jsou fotovoltaické (PV) instalace vyžadující rychlé připojení k síti.
• Univerzální kompatibilita s nástavbami: Vršky pilot mohou být vybaveny různými konektory – jako jsou příruby nebo spojovací desky – pro přímé propojení s montážními systémy FV, sloupky pro auto, základnami jednotek pro skladování energie a lehkými ocelovými konstrukcemi oplocení, což umožňuje rychlou montáž základů a nástavby.
• Ekologický a recyklovatelný: Proces nevytváří žádný pevný betonový odpad. Při projektové úpravě, přemístění nebo vyřazení z provozu lze piloty odšroubovat a vytáhnout neporušené, při zachování původní povrchové krajiny v maximální možné míře; díky tomu jsou vhodné pro přísně regulovaná místa, jako jsou ekologické rezervace a horské lesní oblasti.
• Proaktivní kontrola rizik: Nabízíme testování vzorků a předběžný výběr modelu na základě zpráv z geologického průzkumu poskytnutých klientem, což pomáhá předcházet nákladným předělávkám způsobeným problémy, jako je sklouznutí piloty nebo nedostatečná nosnost.
Nosnost šnekové piloty závisí nejen na tření mezi stěnou ocelové trubky a zeminou; funguje prostřednictvím synergického třídílného mechanismu: hřídelové tření + odpor koncových ložisek spirálových lopatek + blokovací/uzamykací síla mezi lopatkami a půdou. 1. Výstupní krouticí moment vrtné soupravy pohání celou spirálovou hromadu, aby se zašroubovala do země konstantní rychlostí; spirálové nože se zařezávají do okolní půdy a stlačují ji a vytvářejí zhutněné půdní disky nad a pod noži.
2. Vertikální zatížení shora jsou nesena těmito zhutněnými půdními disky; za podmínek zvednutí se lopatky pevně ukotví v podložní zemině a zabrání tak přímému vytažení hromady.
3. Horizontální zatížení větrem působí proti bočnímu omezení způsobenému interakcí mezi stěnou pilotové šachty a okolní zeminou.
Praktický pohled: Rozteč lopatek musí odpovídat krouticímu momentu vrtné soupravy. Pokud je rozteč příliš velká, zařízení s nízkým kroutícím momentem nemůže zatlouct hromadu; pokud je rozteč příliš malá, instalace je pomalá a původní vrstva zeminy je narušena, což ve skutečnosti snižuje nosnost piloty – detail často přehlížený u levných šroubovicových pilot na trhu.
Ground Screw Anchor jsou skryté podzemní součásti, které nelze po instalaci vizuálně zkontrolovat; proto musí být během výrobní fáze zavedena kontrola kvality. Guojian zaměstnává komplexní řetězec kontroly kvality od začátku do konce:
1. Ověření příchozího materiálu: Materiálové certifikáty jsou kontrolovány pro každou šarži surovin pro ocelové trubky a tloušťka stěny a mez kluzu jsou namátkově kontrolovány, aby se zabránilo vstupu nestandardních nebo tenkostěnných trubek do výroby.
2. CNC řezání a rovnání: Trubky jsou nařezány na pevnou délku a narovnány; nadměrné zakřivení v těle piloty by přímo ohrozilo svislost během instalace.
3. Tvarování spirálových lopatek a montážní svařování: Lopatky jsou válcovány pomocí speciálních forem, aby bylo zajištěno jednotné stoupání; místo přerušovaného bodového svařování se používá kontinuální plné svařování; svary se brousí hladce, aby se eliminovala poréznost a studené svary (studené svary jsou častou příčinou porušení piloty při silném větru).
4. Žárové zinkování: Přísné dodržování normy GB/T 13912, zahrnující moření, tavení, ponoření do zinku při 450–460 °C a pasivaci; průměrná tloušťka zinkového povlaku je ≥85μm, s možností silnějších povlaků pro slano-alkalické nebo pobřežní prostředí.
5. Konečná kontrola a expedice: Vizuální kontrola vzhledu, namátkové kontroly tloušťky zinkového povlaku a přeměření kritických rozměrů; zprávy o materiálu a záznamy o kontrole zinkování mohou být poskytnuty na vyžádání pro hromadné objednávky.
Upozornění na úskalí: Některé levné produkty na trhu používají zinkování za studena nebo pouze částečné zinkování; tyto mohou zrezivět během 2–5 let po instalaci do země, což přímo narušuje strukturální integritu základu.
1. Základy pro montáž PV: Upřednostněte průběžné spirálové lopatky; v zasypaných oblastech zajistěte, aby nože spočívaly na stabilní, zhutněné vrstvě půdy spíše než na volném zásypu.
2. Základy PV přístřešků: Přístřešky pro auta jsou vystaveny značnému zatížení větrem; upřednostňovat velkoprůměrové, silnostěnné šroubové piloty spárované s vyztuženými přírubovými spojovacími deskami a vyhnout se lehkým pilotám malých specifikací. 3. Základy oplocení/zábradlí: Primárně vystavené bočnímu zatížení; zaměřit se na kontrolu hloubky zakotvení pro zvýšení boční stability; vhodné jsou nákladově efektivní specifikace.
4. Pobřežní solno-alkalické zóny: Standardní za studena pozinkované výrobky jsou nevhodné; zahuštěné žárově zinkované povlaky jsou nutné k oddálení podzemní koroze a degradace.
• Mountain-based Ground PV Project: Využití šnekových pilot o průměru 114 mm k nahrazení tradičních nezávislých betonových základů, čímž se výrazně omezí zemní výkopové práce; celková doba výstavby základů byla zkrácena o 60 % při dodržení termínů připojení k síti.
• Factory PV Carport Project: Použité přizpůsobené přírubové šroubové piloty s rozšířenou výškou; nebylo nutné zalévání betonem na místě, protože ocelové sloupy byly přímo přišroubovány k pilotám, čímž se zkrátil cyklus montáže na místě.
• Projekt oplocení zóny ekologické kontroly: Po dokončení byly všechny šroubové piloty odšroubovány a obnoveny, takže na povrchu nezůstaly žádné zbytky betonu a byly splněny normy pro akceptaci obnovy místa.
Odpověď: Guojian (Tianjin) Steel provozuje své vlastní zpracovatelské linky a podporuje jak odběr vzorků v malých sériích, tak dodávky velkých projektů pro šroubové piloty; MOQ je 30 tun.
Odpověď: Ano, vzorky jsou k dispozici; standardní specifikace se dodávají do 3–5 dnů, zatímco nestandardní vlastní vzorky trvají 7–10 pracovních dnů.
Odpověď: Standardní tržní specifikace jsou dodány do 3–7 dnů; nestandardní přizpůsobení (včetně průměru potrubí, letů nebo konektorů) trvá 7–12 pracovních dnů; u velkých objednávek lze sjednat postupné dodání.
Odpověď: Pro hromadné objednávky poskytujeme certifikáty materiálu ocelových trubek a záznamy o zkouškách galvanizace pro projektovou dokumentaci a přejímku.
A: Velké, pevné vrstvy hornin jsou nevhodné pro přímou instalaci; pro zvětralé horninové nebo štěrkové vrstvy mohou být použity vyztužené piloty s výhradou posouzení proveditelnosti na základě poskytnutých geologických údajů.
A: Záruka se vztahuje na suroviny a proces svařování/výroby; životnost týkající se podzemní koroze závisí na antikorozní úpravě a místní úrovni pH půdy (pro pobřežní slano-alkalické prostředí se doporučuje upgrade na silnější galvanizovaný povlak).

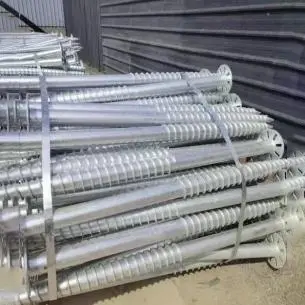

• Balení: Baleno s ocelovou páskou, aby se zabránilo deformaci nárazem během přepravy; příruby a spojovací desky jsou baleny samostatně.
• Doprava: Možnost naložení kontejneru; poskytnuty balicí seznamy.
• Technická podpora: Jsou poskytnuty písemné pokyny k instalaci; pro velké projekty jsou k dispozici online technické instruktáže, které vysvětlují krouticí moment při beranění, řízení svislosti a kritéria přijatelnosti; k dispozici je také pomoc s koordinací stavebních zdrojů.
